Электропроводка в каркасном доме открытая: особенности, правила и пошаговое руководство по монтажу

Электропроводка — это одна из важнейших инженерных систем любого жилого здания, и в каркасных домах она требует особого подхода. В данной статье будет подробно рассмотрена открытая электропроводка в каркасном доме: причины выбора именно этого способа, его преимущества и недостатки, правила безопасности, варианты исполнения и пошаговая инструкция по монтажу. В результате вы получите исчерпывающее представление о том, как правильно реализовать открытую проводку в деревянном или каркасном доме, соблюдая все требования норм и обеспечивая надежность и долговечность системы.

Почему именно открытая электропроводка в каркасном доме?

Каркасные дома по своей конструкции представляют собой сочетание легких деревянных или металлических каркасов и обшивки (чаще всего это OSB-плиты, фанера или гипсокартон). Пространство между стойками заполняется утеплителем, после чего закрывается внутренней отделкой. Это создает определенные сложности для прокладки скрытой электропроводки:

Ограниченность пространства: между каркасными стойками может быть сложно провести кабель, особенно при уже уложенной теплоизоляции.
Пожароопасность: древесина и теплоизоляционные материалы горючи, а скрытая проводка труднее контролируется и обслуживается.
Сложность ремонта: доступ к скрытой электропроводке возможен только при частичном демонтаже отделки.

В связи с этим открытая проводка становится практичным и разумным решением. Особенно она уместна в деревянных или стилизованных под деревенский стиль интерьерах — таких как скандинавский, лофт, ретро или кантри.

Преимущества открытой электропроводки

Простой доступ к кабелям — легко проводить диагностику, обслуживание и ремонт без повреждения отделки.
Упрощенный монтаж — не нужно штробить стены или заранее прокладывать кабельные каналы в конструкциях.
Безопасность — визуальный контроль состояния проводки позволяет быстро реагировать на повреждения или перегрев.
Декоративный эффект — в правильном оформлении открытая проводка может стать элементом дизайна.
Снижение стоимости — монтаж обходится дешевле, так как не требует дорогостоящих скрытых систем и трудоемких работ.

Недостатки открытой электропроводки

Меньшая защита от механических повреждений — проводка находится на виду, и ее легче зацепить мебелью или предметами.
Необходимость аккуратной укладки — любые огрехи в монтаже будут видны.
Влияние на эстетику — не во всех интерьерах допустимо использование открытых кабелей.

Основные нормы и требования

Монтаж электропроводки в каркасных домах регламентируется следующими нормативными документами:

ПУЭ (Правила устройства электроустановок)
СНиП (Строительные нормы и правила)
ГОСТ Р 50571 (серия стандартов по электробезопасности)

Основные правила:

Использование сертифицированных материалов — только кабель в двойной изоляции, предназначенный для открытого монтажа (например, ВВГнг-LS, NYM).
Защита кабелей — провод должен быть проложен в кабель-каналах, металлорукавах или декоративных гофрах.
Монтаж на негорючем основании — особенно актуально для деревянных поверхностей. Не допускается крепление кабеля непосредственно к дереву.
Запрет на скрутки и пайку — только клеммные соединения в распаечных коробках.
Заземление — обязательное заземление розеточных групп и металлических оболочек кабельных каналов.
Расположение — розетки устанавливаются на высоте 30 см от пола, выключатели — на уровне 90–100 см, строго по вертикали.

Виды открытой электропроводки

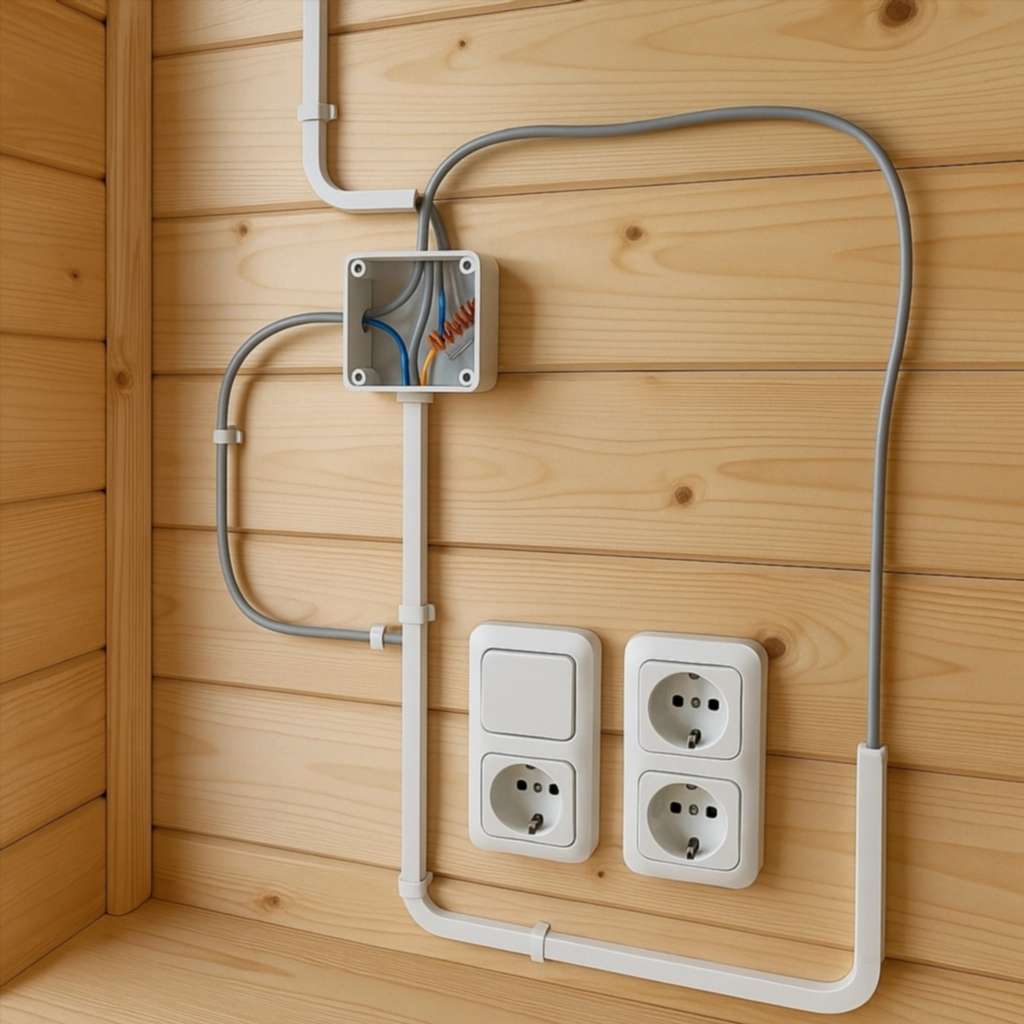

1. В кабель-канале (пластиковый короб)

Наиболее распространенный способ. Короба бывают различных форм и цветов, могут быть окрашены в цвет стены. Преимущество — легко демонтируется и монтируется заново.

2. В металлорукаве или гофре

Подходит для помещений в стиле лофт или промышленный. Обеспечивает дополнительную защиту от механических повреждений и грызунов.

3. На изоляторах (ретро-проводка)

Стилизованный вариант, используется с витым проводом, выглядит декоративно и часто используется в деревянных банях, дачах, коттеджах. Кабель крепится к фарфоровым изоляторам.

4. Кабель «по клипсам»

Бюджетный вариант, при котором кабель фиксируется клипсами непосредственно к поверхности. Редко используется в жилых помещениях, чаще — в хозпостройках.

Пошаговая инструкция по монтажу открытой проводки

Шаг 1: Проектирование

Составляется схема разводки с указанием всех потребителей, их мощности, расположения розеток, выключателей, светильников и распределительных коробок.

Шаг 2: Разметка на стенах

На стены наносится разметка будущей трассы кабеля с учетом нормативных расстояний. Все повороты должны быть под углом 90 градусов.

Шаг 3: Установка кабель-каналов или изоляторов

По намеченной трассе монтируются пластиковые или металлические каналы, либо изоляторы. Крепление осуществляется саморезами с дюбелями.

Шаг 4: Прокладка кабеля

Провод укладывается внутрь канала или крепится на изоляторы. Важно не допускать перегибов, скруток и натяжения.

Шаг 5: Монтаж распределительных коробок

В узловых точках устанавливаются коробки, внутри которых выполняется подключение ответвлений. Применяются клеммники WAGO или аналогичные.

Шаг 6: Установка розеток и выключателей

Используются накладные модели, предназначенные для открытой проводки. Крепятся на подложки из негорючего материала.

Шаг 7: Подключение к щиту

Все линии соединяются с автоматами в щите. Обязательно наличие УЗО и автоматов защиты по току.

Шаг 8: Проверка и пусконаладка

Выполняется прозвон кабелей, проверка сопротивления изоляции и пробный запуск всех потребителей.

Особенности монтажа в разных помещениях

Кухня

Высокая влажность и наличие бытовой техники повышенной мощности — обязательно заземление и отдельные линии для духовки, варочной панели, посудомойки.

Ванная и санузел

Установка розеток допустима только с УЗО. Влагозащищенные модели с классом не ниже IP44.

Жилые комнаты

Можно применять ретро-проводку или кабель-каналы с декоративными накладками.

Хозяйственные постройки (гараж, сарай)

Допустимо использовать металлорукав или гофру с открытой прокладкой без коробов.

Типичные ошибки при монтаже

Нарушение требований пожарной безопасности — прокладка без огнестойкой подложки.
Скрутки и изолента вместо клеммников — нестабильное соединение, риск перегрева.
Использование некачественных материалов — экономия на кабеле и розетках приводит к их быстрому выходу из строя.
Прокладка «по наитию» — без плана и схемы, с хаотичным расположением трасс.
Игнорирование заземления — особенно опасно для металлических элементов конструкции.

Заключение

Открытая электропроводка в каркасном доме — это не только практичное и безопасное решение, но и способ подчеркнуть оригинальность интерьера. Правильно спроектированная и качественно выполненная система обеспечит бесперебойную работу бытовой техники, снизит риск короткого замыкания и пожаров, а также облегчит дальнейшее обслуживание. При соблюдении всех норм и использовании сертифицированных материалов, открытая проводка станет надежной частью инженерной системы вашего дома.
