Газоснабжение частного дома — это не только источник топлива, но и целая цепочка оборудования, которая отвечает за его хранение, регулирование давления и подачу к потребителям. В локальной системе эти функции выполняются непосредственно на участке, поэтому ее устройство включает несколько взаимосвязанных элементов.
При автономной газификации сжиженный газ хранится в специальном резервуаре, откуда после перехода в паровую фазу поступает через регулирующую арматуру и газопровод к котлу, плите или другому оборудованию. Работа системы зависит от того, насколько правильно согласованы емкость газгольдера, производительность редукторов, параметры трубопровода и расход подключенных приборов.
Как работает автономное газоснабжение
В резервуар газ поступает в сжиженном состоянии. Это позволяет хранить значительный объем топлива в сравнительно небольшой емкости. В процессе эксплуатации часть сжиженного газа испаряется и переходит в газообразное состояние.
Образовавшийся пар поступает через регулирующее оборудование в газопровод. Давление постепенно снижается до значения, подходящего для бытовых приборов, после чего газ направляется в дом.
Общая схема выглядит так:
- хранение сжиженного газа в резервуаре;
- естественное или принудительное образование паровой фазы;
- регулирование давления;
- подача топлива по подземному или надземному газопроводу;
- распределение газа между потребителями;
- контроль герметичности и рабочих параметров системы.
Конкретный состав оборудования зависит от мощности котельной, количества потребителей, расхода топлива, климатических условий и особенностей участка.
Газгольдер как основной элемент системы
Газгольдер представляет собой герметичный резервуар, предназначенный для хранения сжиженного газа. Именно в нем находится основной запас топлива для дома.
Для частных участков чаще применяют стационарные емкости, рассчитанные на наружную установку. Они могут размещаться под землей или, при подходящих условиях, на поверхности.

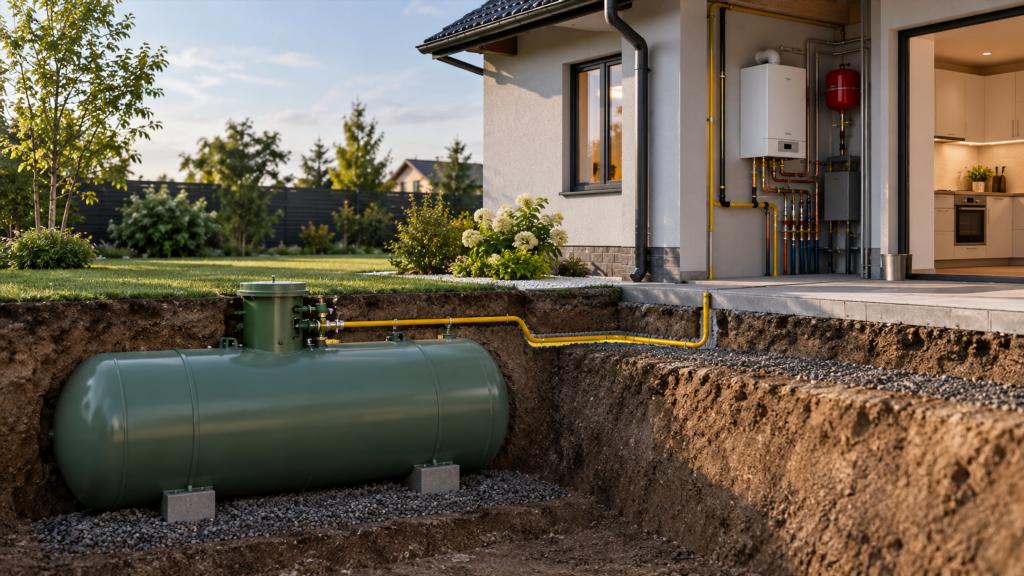

Подземные резервуары
Подземное размещение распространено благодаря более стабильным температурным условиям. Грунт частично защищает емкость от резких перепадов температуры, что влияет на испарение газа.
Резервуар устанавливают в подготовленную зону и закрепляют на основании, чтобы исключить его смещение. После монтажа большая часть корпуса находится под землей, а наружу выводятся элементы обслуживания и заправки.
При такой схеме важны:
- состояние грунта;
- уровень грунтовых вод;
- возможность подъезда заправочного транспорта;
- глубина заложения;
- защита корпуса от коррозии;
- доступ к арматуре для проверки и обслуживания.
Сам резервуар не должен рассматриваться отдельно от условий участка. Даже подходящая по объему емкость может потребовать иной схемы установки при высоких грунтовых водах или сложном рельефе.
Наземные резервуары
Наземные емкости устанавливаются без заглубления. Их проще осматривать, но корпус сильнее зависит от температуры окружающей среды.
При низкой температуре интенсивность испарения сжиженного газа уменьшается. Если расход топлива велик, естественной производительности резервуара может оказаться недостаточно. По этой причине наземные решения требуют особенно внимательной оценки климатических условий и нагрузки.
Почему газгольдер заполняют не полностью
Сжиженный газ меняет объем при изменении температуры. Внутри резервуара должно оставаться свободное пространство, которое компенсирует тепловое расширение жидкости и обеспечивает наличие паровой фазы.
Заполнение емкости до абсолютного максимума недопустимо. Рабочий объем резервуара всегда меньше его геометрического объема.
Эта особенность учитывается еще при подборе емкости. Если дому требуется определенный запас топлива, нельзя просто принять паспортный объем резервуара за количество газа, которое реально удастся использовать между заправками.
Запорная и регулирующая арматура
На горловине или в арматурном блоке газгольдера располагаются устройства, отвечающие за заправку, отбор газа, регулирование и безопасность.
Комплект может включать:
- заправочный клапан;
- клапан отбора паровой фазы;
- предохранительный клапан;
- запорные устройства;
- указатель уровня;
- манометр;
- регулятор давления.
Набор элементов может отличаться в зависимости от конструкции резервуара и схемы системы.
Запорные устройства
Запорная арматура позволяет перекрывать отдельные участки газовой линии. Она необходима не только при ремонте, но и для штатного обслуживания оборудования.
Возможность локально отключить резервуар, отдельный участок трубопровода или конкретный потребитель упрощает проверку системы и позволяет не затрагивать остальные элементы без необходимости.
Предохранительный клапан
Давление внутри резервуара зависит от температуры и свойств хранящегося газа. Для защиты от чрезмерного повышения давления применяется предохранительное устройство.
Оно является частью общей системы безопасности и не заменяет требования к правильной эксплуатации резервуара, контролю его состояния и соблюдению допустимой степени заполнения.
Система регулирования давления
Газ внутри резервуара находится под значительно большим давлением, чем требуется бытовому котлу или плите. Подавать его непосредственно к оборудованию нельзя.
Для получения рабочих параметров используются редукторы и регуляторы давления.
Зачем нужно поэтапное снижение давления
В автономной системе может применяться несколько ступеней редуцирования. Такая схема позволяет стабилизировать подачу при изменениях давления в резервуаре и расхода газа.
На работу системы влияют:
- температура окружающей среды;
- количество топлива в емкости;
- число одновременно работающих приборов;
- мощность оборудования;
- длина газопровода.
Регуляторы должны поддерживать параметры, при которых подключенное оборудование сможет работать в предусмотренном для него режиме.
Неправильно подобранный редуктор может ограничивать пропускную способность всей системы. Даже большой газгольдер сам по себе не обеспечивает необходимый расход, если регулирующее оборудование не рассчитано на нагрузку.
Газопровод от резервуара до дома
После снижения давления газ поступает в трубопровод, связывающий резервуар с вводом в здание.
На участке обычно стремятся разместить трассу так, чтобы она была как можно короче и при этом соответствовала требованиям к безопасному расположению относительно строений и других коммуникаций.
Подземная часть
Для наружной подземной трассы применяют материалы, подходящие для эксплуатации в грунте и контакта с газовой средой.
При прокладке учитывают глубину, особенности грунта и возможные механические нагрузки. Важно исключить повреждение трубы при сезонных перемещениях почвы, строительных работах или эксплуатации участка.
Трасса также должна быть нанесена на план коммуникаций. После благоустройства двора расположение подземного газопровода становится практически незаметным, из-за чего без документации его легко повредить при последующих земляных работах.
Ввод в здание
На границе между подземной и внутренней частью системы условия работы трубопровода меняются. Здесь может потребоваться специальный узел перехода.
Ввод должен обеспечивать механическую устойчивость и герметичность. Дополнительно предусматривается возможность перекрыть газ перед его поступлением во внутреннюю сеть.
Внутренний газопровод
Внутри здания газ распределяется между котлом, плитой, водонагревателем или другими предусмотренными проектом приборами.
Трассу прокладывают с учетом возможности осмотра и обслуживания. Скрывать соединения в недоступных конструкциях без учета требований к газовым коммуникациям нельзя.
Количество ответвлений зависит от состава оборудования. В небольшом доме газ может поступать только к отопительному котлу. В другом случае к системе подключаются несколько потребителей:
- котел отопления;
- газовая варочная поверхность;
- отдельный водонагреватель;
- резервный котел;
- другое оборудование, рассчитанное на соответствующий вид газа.
Общий расход рассчитывают с учетом возможной одновременной работы приборов. Именно пиковая нагрузка определяет требования к пропускной способности газопровода и регулирующей аппаратуры.
Газовый котел и другие потребители
Автономное газоснабжение само по себе не отапливает дом. Оно лишь хранит и доставляет топливо. Тепловую энергию производит котел или другой газовый прибор.
Для отопительного котла необходимо обеспечить не только подачу газа, но и условия для отвода продуктов сгорания, поступления воздуха и работы автоматики.
Совместимость оборудования с топливом
Для автономных систем обычно используется сжиженный углеводородный газ, характеристики которого отличаются от природного газа из магистральной сети.
Газовое оборудование должно быть рассчитано на соответствующее топливо или иметь предусмотренную производителем возможность перенастройки.
Различия могут касаться форсунок, давления газа и настроек горелочного устройства. Самостоятельная замена элементов без понимания характеристик оборудования может привести к неправильному горению.
Испарение газа и производительность резервуара
Одна из особенностей автономной системы связана с тем, что сжиженный газ необходимо превратить в паровую фазу.
Испарение происходит за счет тепла окружающей среды. Пока дом расходует газ, внутри резервуара часть жидкости непрерывно переходит в газообразное состояние.
Чем выше расход, тем быстрее должен идти этот процесс.
Производительность испарения зависит от нескольких факторов:
- температуры газа и грунта;
- площади поверхности жидкой фазы;
- объема и конструкции резервуара;
- состава газовой смеси;
- текущего уровня заполнения;
- продолжительности работы оборудования.
Зимой при высокой нагрузке этот параметр приобретает особое значение. Котельная может требовать больше газа именно тогда, когда низкая температура уменьшает интенсивность естественного испарения.
По этой причине выбор резервуара нельзя сводить только к расчету годового расхода топлива. Нужно учитывать и максимальный кратковременный расход.
Когда применяется испарительная установка
В обычном частном доме естественного испарения газа часто достаточно. При высокой нагрузке может использоваться отдельный испаритель.
Такое оборудование переводит сжиженный газ в газообразное состояние с контролируемой интенсивностью. Оно применяется в системах, где естественная производительность резервуара не покрывает потребности оборудования.
Для стандартного загородного дома необходимость в таком узле возникает не всегда. Чаще он встречается на объектах с большим и стабильным потреблением газа.
Конденсатосборник и особенности газовой смеси
В некоторых схемах предусматриваются устройства для сбора тяжелых фракций и конденсата.
Состав сжиженного углеводородного газа неоднороден. При определенных условиях часть компонентов может конденсироваться в трубопроводе или накапливаться в нижних точках.
Вероятность таких процессов зависит от состава топлива, давления, температуры и конструкции трассы. Наличие соответствующих элементов определяется конкретной схемой системы.
Защита металлического резервуара от коррозии
Подземный газгольдер длительное время находится в контакте с грунтом и влагой. Коррозия корпуса является одним из факторов, влияющих на срок его службы.
Для защиты применяются специальные покрытия, а в некоторых системах дополнительно используется электрохимическая защита.
Состояние наружной поверхности после засыпки визуально контролировать сложно. По этой причине качество защитного слоя особенно важно еще на этапе монтажа.
Повреждения покрытия при транспортировке или установке способны создать локальные участки ускоренной коррозии.
Контроль уровня топлива
Пользователю необходимо понимать, сколько газа осталось в резервуаре и когда потребуется следующая заправка.
Для этого применяется указатель уровня. Он показывает степень заполнения емкости, хотя принцип измерения и точность могут различаться в зависимости от устройства.
Уровень топлива полезно сопоставлять с текущим расходом. Зимой запас уменьшается значительно быстрее, чем летом, если газ используется преимущественно для отопления.
В современных системах также могут применяться средства дистанционного контроля. Они позволяют получать данные об уровне топлива без непосредственного осмотра резервуара, однако не являются обязательным элементом автономного газоснабжения.
Заправочный узел
Газгольдер периодически пополняется из автоцистерны. Для этого предусмотрен заправочный клапан, к которому подключается соответствующее оборудование.
При выборе места для резервуара важно учитывать не только его положение относительно дома. Нужно заранее предусмотреть возможность подъезда или достаточно близкого расположения заправочного автомобиля.
Если участок уже благоустроен, подъезд может осложняться:
- воротами небольшой ширины;
- деревьями;
- подпорными стенками;
- перепадами высот;
- плотной застройкой;
- расположением других коммуникаций.
Размещение резервуара следует увязывать с будущей эксплуатацией, а не только с удобством монтажа.
Автоматика и устройства безопасности
Автономная газовая система включает несколько уровней контроля. Часть защитных устройств устанавливается на самом резервуаре, часть — на газопроводе или непосредственно у оборудования.
В зависимости от проекта могут использоваться датчики загазованности, электромагнитные клапаны, контроллеры и другие элементы.
Датчик загазованности предназначен для обнаружения газа в помещении. В сочетании с отсечным клапаном он может участвовать в автоматическом прекращении подачи топлива при возникновении опасной ситуации.
При этом надежность системы определяется не количеством установленных датчиков, а правильным подбором, размещением и обслуживанием всех ее компонентов.
От чего зависит объем газгольдера
Размер резервуара связан с расходом топлива, но прямой зависимости вида «определенная площадь дома — определенный объем емкости» недостаточно.
На потребление влияют:
- площадь и теплопотери здания;
- качество утепления;
- климат;
- температура, которую поддерживают внутри;
- эффективность котла;
- использование газа для горячего водоснабжения;
- наличие газовой плиты;
- режим проживания;
- желаемая периодичность заправок.
Два дома одинаковой площади могут расходовать существенно разное количество топлива.
Для постоянно отапливаемого здания с большим потреблением понадобится другой запас газа, чем для дачи, которую используют только несколько дней в месяц.
Почему систему рассматривают как единый комплекс
Газгольдер, редуктор, трубопровод и котел тесно связаны между собой. Ошибка в характеристиках одного элемента способна ограничить всю систему.
Большая емкость не компенсирует недостаточную пропускную способность редуктора. Мощный котел не сможет стабильно работать, если резервуар не обеспечивает требуемую интенсивность испарения. Правильно подобранное оборудование не устранит проблемы, вызванные неправильной прокладкой газопровода.
При проектировании приходится учитывать сразу несколько параметров:
- необходимый запас топлива;
- максимальный расход газа;
- условия испарения;
- давление на разных участках;
- длину и диаметр трубопровода;
- количество потребителей;
- особенности участка;
- условия дальнейшего обслуживания.
Система фактически представляет собой последовательную цепочку от хранения топлива до его сгорания в оборудовании. Все звенья этой цепочки должны работать согласованно.
Что требует периодического обслуживания
После запуска автономная система не становится полностью необслуживаемой. Резервуар и арматура рассчитаны на длительную работу, однако их состояние необходимо контролировать.
Проверке могут подлежать:
- герметичность соединений;
- состояние запорной арматуры;
- работа редукторов;
- состояние защитных элементов резервуара;
- исправность приборов контроля;
- внутреннее газовое оборудование;
- автоматика котла.
Периодичность и объем работ зависят от оборудования, конструкции системы и требований к ее эксплуатации.
Отдельное внимание требуется после длительного простоя, ремонтных работ на участке или вмешательства в газовую сеть.
Какие элементы являются обязательными, а какие зависят от проекта
Не каждая система автономного газоснабжения выглядит одинаково. Базовая схема включает источник хранения газа, запорную и регулирующую арматуру, трубопровод и потребляющее оборудование.
Дополнительные элементы появляются при необходимости. Это могут быть испарительные установки, дистанционные датчики уровня, более сложная автоматика, дополнительные ступени регулирования давления или оборудование для нескольких зданий.
Состав системы определяется не количеством доступных устройств, а условиями конкретного объекта. Для небольшого частного дома без сложной газовой нагрузки схема обычно проще, чем для большого здания с несколькими котлами и высокой одновременной потребностью в топливе.
Итог
Система автономного газоснабжения частного дома состоит не только из газгольдера. В нее входят резервуар для хранения сжиженного газа, арматура, редукторы, наружный и внутренний газопроводы, узлы ввода, приборы контроля, средства безопасности и непосредственно газовое оборудование.
Работа начинается с хранения топлива в жидком состоянии и заканчивается его сгоранием в котле, плите или другом приборе. Между этими этапами газ должен перейти в паровую фазу, пройти регулирование давления и безопасно поступить к потребителю.
Надежность автономного газоснабжения зависит от того, насколько согласованы характеристики всех элементов системы. Объем резервуара, его способность обеспечивать испарение, пропускная способность редукторов, параметры трубопровода и расход оборудования рассматриваются совместно. Такой подход позволяет оценивать систему не как набор отдельных устройств, а как единую инженерную сеть, работа которой зависит от каждого ее участка.
