Дренажная труба с частичной перфорацией отличается от сплошной трубы не просто наличием отверстий. Ее конструкция рассчитана на одновременное выполнение двух функций: прием воды из окружающего грунта и отвод уже собранной влаги в сторону точки сброса или накопления. Перфорированная часть стенки обеспечивает поступление воды внутрь, а неперфорированная помогает сформировать внутри трубы устойчивый поток.
Такое решение применяют в системах, где требуется контролируемый сбор грунтовой, инфильтрационной или просачивающейся воды. Эффективность зависит не только от самой трубы, но и от того, как вода поступает к ней через грунт, насколько хорошо работает фильтрующее окружение и не препятствуют ли движению влаги мелкие частицы, заиливание или деформация системы.
Чтобы понять особенности частичной перфорации, важно рассматривать трубу не как отдельный элемент, а как часть дренирующей зоны вокруг нее.
Что означает частичная перфорация
Перфорированной называют трубу, в стенке которой предусмотрены отверстия или прорези для поступления воды. Если отверстия распределены не по всей окружности, а занимают только определенную часть стенки, речь идет о частичной перфорации.
Визуально такая труба имеет участки с отверстиями и сплошной сектор без них. Соотношение этих зон зависит от конструкции конкретного типа изделия, однако сам принцип остается одинаковым: часть поверхности работает преимущественно на водоприем, часть сохраняет сплошную стенку.
Такая конструкция отличается от полностью перфорированной трубы, где вода способна поступать через отверстия практически со всех сторон.
У частичной перфорации есть несколько характерных особенностей:
- водоприем происходит через ограниченную часть поверхности;
- расположение отверстий влияет на характер поступления воды;
- сплошная часть стенки уменьшает вероятность неконтролируемого ухода воды через нижнюю или другую неперфорированную зону;
- внутри трубы после поступления воды формируется направленный поток;
- эффективность водоприема тесно связана с состоянием окружающего фильтрующего материала.
Само наличие отверстий еще не означает, что труба будет эффективно собирать воду. Если окружающий грунт плохо пропускает влагу или отверстия забиты мелкими частицами, водоприем резко снижается.
Как вода попадает внутрь дренажной трубы
Вода в грунте не движется к трубе так же, как вода в открытом канале. Ее перемещение происходит через поры между частицами грунта, пустоты в щебне, песке и других материалах.
Если рядом с трубой образована водопроницаемая зона, влага постепенно перемещается к ней под действием перепада уровней и давления воды в грунте. После достижения поверхности трубы часть потока проходит через перфорацию внутрь.
Схематично процесс выглядит так:
- вода накапливается в грунте или проникает в него сверху;
- влага перемещается через более проницаемые слои;
- фильтрующий материал вокруг трубы пропускает воду и задерживает часть твердых частиц;
- вода достигает отверстий;
- через перфорацию она попадает внутрь трубы;
- внутри трубы вода собирается в нижней части и движется дальше по системе.
Главная задача перфорации заключается не в том, чтобы «высосать» воду из грунта, а в том, чтобы дать уже подошедшей к трубе влаге свободно проникнуть внутрь.
Почему вода не обязана входить в трубу снизу
Одна из распространенных ошибок в понимании дренажа связана с представлением, будто отверстия обязательно должны находиться строго в самой нижней точке трубы. На практике движение грунтовой воды устроено сложнее.
Вода может подходить к трубе сбоку, снизу и по диагонали через дренирующий материал. После поступления внутрь она под действием силы тяжести оказывается в нижней части трубы и образует поток.
Сплошная нижняя зона в некоторых конструкциях не мешает работе дренажа. Влага способна подняться внутри окружающего фильтрующего слоя до уровня отверстий и проникнуть через них.
При этом отсутствие перфорации в определенной части стенки может выполнять полезную функцию: вода, уже попавшая внутрь, не имеет возможности бесконтрольно выходить через этот участок обратно в грунт.
Особенно заметно значение такой конструкции там, где труба одновременно служит водоприемным и транспортирующим элементом.
Какую роль играет неперфорированная часть
Неперфорированную часть иногда воспринимают как бесполезную площадь, которая снижает количество отверстий. Ее назначение гораздо шире.
Сплошная стенка формирует участок, через который вода не обменивается с окружающим грунтом. Благодаря этому труба лучше выполняет функцию канала для отвода уже собранной влаги.
Внутри работающей дренажной трубы вода обычно не заполняет весь объем. Она течет по нижней части, а выше остается воздушное пространство. При нормальной работе системы уровень жидкости меняется в зависимости от интенсивности притока.
Сплошная зона помогает:
- удерживать собранную воду внутри трубы;
- направлять поток вдоль трассы;
- уменьшать обратный обмен водой с окружающим материалом через определенную часть стенки;
- сочетать водосбор с транспортированием воды.
Эта особенность особенно важна при сравнении частично и полностью перфорированных труб.
Частичная и полная перфорация: чем отличается принцип работы
Полностью перфорированная труба имеет большую доступную площадь водоприема. Вода может проникать внутрь через отверстия, расположенные по большей части окружности или практически по всей поверхности.
Частично перфорированная труба ограничивает водоприем определенными зонами.
Разница проявляется не только в количестве отверстий. Меняется характер взаимодействия трубы с окружающим грунтом.
Полная перфорация может быть удобна там, где требуется интенсивный прием воды с разных направлений. Частичная перфорация подходит для схем, в которых важен не только водосбор, но и дальнейший направленный отвод жидкости.
Нельзя считать один тип универсально лучшим. Результат зависит от условий работы всей системы.
На поведение дренажа влияют:
- характер поступления воды;
- водопроницаемость грунта;
- наличие фильтрующей обсыпки;
- интенсивность водопритока;
- способность системы отводить собранную воду;
- риск заиливания;
- состояние выпускного участка;
- сохранность геометрии трубы и окружающего слоя.
Если вода не может нормально двигаться через грунт к трубе, увеличение площади перфорации само по себе не решит проблему.
Почему расположение отверстий влияет на работу системы
Отверстия являются границей между окружающей дренирующей средой и внутренним объемом трубы. Их положение определяет, через какую часть поверхности происходит основной водоприем.
При правильно работающем фильтрующем окружении вода способна перемещаться вокруг трубы, поэтому отверстия не должны находиться непосредственно напротив каждого участка, откуда приходит влага.
Значение имеет общий гидравлический режим. Вода поступает к трубе через объем грунта, а не только по прямой линии.
Если отверстия находятся в рабочей зоне, они позволяют влаге попасть внутрь после того, как она подошла к поверхности трубы. Далее вода собирается в нижней части и движется вдоль системы.
Проблемы возникают, когда положение перфорации рассматривают отдельно от остальных элементов дренажа. Даже правильно ориентированная труба не будет эффективно работать, если окружающий материал быстро заиливается или выпуск воды перекрыт.

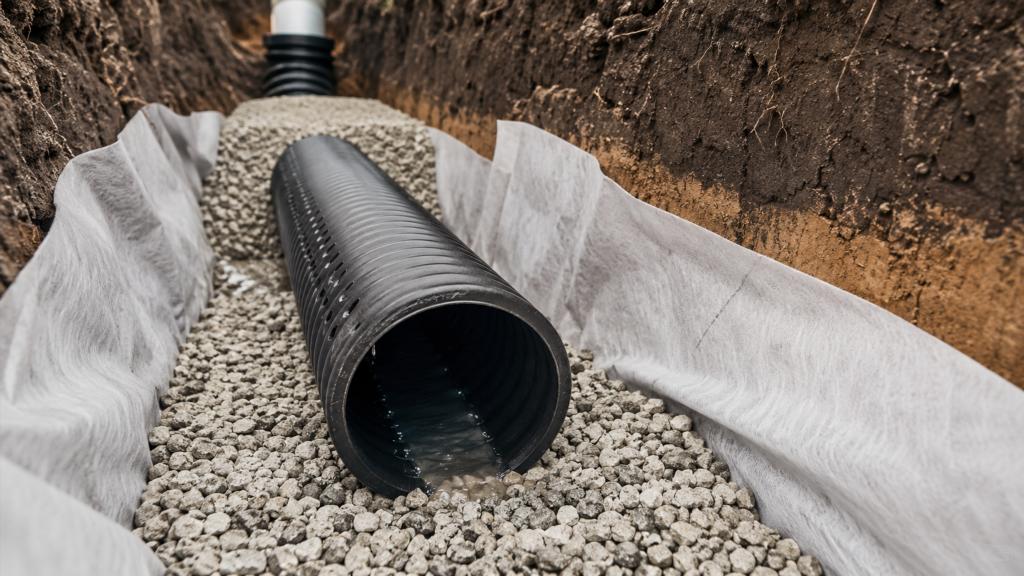

Роль фильтрующего слоя вокруг трубы
Перфорация непосредственно контактирует не с чистой водой, а с грунтовой средой. Вместе с влагой к отверстиям могут перемещаться песок, ил и мелкие частицы.
Если они беспрепятственно проникают к поверхности трубы, отверстия начинают постепенно забиваться. Снижается площадь водоприема, а затем ухудшается работа всей системы.
По этой причине вокруг дренажной трубы обычно создают водопроницаемую среду, способную одновременно пропускать воду и ограничивать перемещение мелких частиц.
Фильтрующая зона выполняет несколько функций:
- облегчает движение воды к перфорации;
- уменьшает контакт отверстий с плотным грунтом;
- снижает вероятность быстрого заиливания;
- распределяет поступающую воду вокруг трубы;
- создает дополнительный объем для временного перемещения влаги.
Работа такого слоя зависит от сочетания его свойств с характеристиками окружающего грунта. Слишком грубая среда может плохо удерживать мелкие частицы, а чрезмерно плотная — ограничивать поступление воды.
Почему одних отверстий недостаточно
Иногда эффективность дренажа связывают прежде всего с количеством перфорации: чем больше отверстий, тем больше воды сможет принять труба. Такое представление упрощает реальную картину.
Пропускная способность водоприемной зоны определяется несколькими последовательными процессами. Сначала вода должна добраться до области вокруг трубы. Затем она должна пройти через фильтрующий слой. Только после этого возникает значение пропускной способности самих отверстий.
Если один из предыдущих этапов ограничен, дополнительная перфорация дает небольшой эффект.
Например, плотный малопроницаемый грунт способен очень медленно отдавать воду. В таком случае труба может иметь значительную площадь отверстий, но приток к ней все равно останется небольшим.
Обратная ситуация возникает при интенсивном поступлении воды: фильтрующая зона быстро пропускает влагу к трубе, но дальнейший отвод ограничен состоянием самой системы. Тогда вода начинает накапливаться вокруг дренажа независимо от типа перфорации.
Что происходит внутри трубы после поступления воды
После проникновения через отверстия вода стекает к нижней части внутренней поверхности. Если система имеет возможность отвода, формируется поток вдоль трубы.
Его интенсивность постоянно меняется. Во время слабого притока внутри может находиться лишь небольшое количество воды. При увеличении влажности грунта уровень повышается.
Дренажная труба при этом выполняет роль закрытого канала. Важно, чтобы вода могла двигаться по нему без значительного сопротивления и имела место, куда уходить дальше.
Если выход из системы ограничен, труба начинает заполняться. После повышения уровня способность принимать новую воду уменьшается. При полном заполнении разница уровней между окружающим грунтом и внутренним объемом сокращается, из-за чего эффективность водоприема может заметно снизиться.
Таким образом, состояние выхода иногда оказывает на работу дренажа не меньшее влияние, чем сама перфорация.
Как заиливание меняет работу частичной перфорации
Отверстия имеют ограниченную площадь, поэтому их загрязнение особенно существенно.
Мелкие частицы способны скапливаться:
- на поверхности трубы;
- в прорезях и отверстиях;
- в пустотах окружающего материала;
- внутри трубы;
- в участках с замедленным движением воды.
Сначала система может продолжать работать практически незаметно для владельца. По мере накопления осадка проницаемость уменьшается, вода медленнее поступает к трубе, а уровень влажности вокруг дренажа начинает повышаться.
Характерные признаки ухудшения работы могут включать долго сохраняющееся переувлажнение грунта, появление воды там, где раньше она уходила быстрее, или изменение работы контрольных элементов системы.
При этом причина не всегда находится непосредственно в перфорации. Похожий результат может вызвать ухудшение фильтрации вокруг трубы или нарушение дальнейшего отвода.
В каких условиях частичная перфорация может быть полезна
Частично перфорированные трубы обычно рассматривают там, где требуется совместить прием воды с ее организованным транспортированием.
Такой принцип востребован в дренажных системах, где вода должна постепенно поступать из окружающей среды, собираться внутри трубы и далее удаляться из переувлажняемой зоны.
Решение может быть уместным, когда:
- известен характер поступления грунтовой или инфильтрационной воды;
- вокруг трубы предусмотрена водопроницаемая дренирующая среда;
- системе требуется не только принимать, но и транспортировать воду;
- существует работоспособный путь дальнейшего отвода;
- риск заиливания учитывается устройством фильтрующей зоны.
При этом тип перфорации нельзя оценивать отдельно от всей конструкции дренажа.
Когда частичная перфорация может стать ограничением
Ограниченная площадь отверстий способна влиять на работу системы при очень интенсивном водопритоке. Если вода поступает к трубе быстрее, чем может проникнуть через водоприемную часть и уйти дальше, уровень вокруг дренажа повышается.
Похожий эффект возникает при загрязнении даже части отверстий. Поскольку исходная площадь перфорации уже ограничена, потеря ее части может сильнее отражаться на водоприеме.
К потенциально неблагоприятным условиям относятся:
- сильное заиливание;
- большое количество мелких подвижных частиц в грунте;
- плохо подобранное фильтрующее окружение;
- деформация трубы;
- блокировка отвода;
- значительный приток воды при недостаточной пропускной способности всей системы.
Решение о типе дренажной трубы нельзя основывать только на сравнении количества отверстий.
Распространенные заблуждения о частичной перфорации
«Если отверстия не снизу, вода в трубу не попадет»
Вода перемещается через окружающую водопроницаемую среду и способна подходить к трубе с разных направлений. Ей не обязательно входить непосредственно через самую нижнюю точку стенки.
«Чем больше отверстий, тем дренаж всегда лучше»
Площадь перфорации — лишь один из факторов. Водоприем ограничивается также проницаемостью грунта, состоянием фильтрующего слоя и возможностью дальнейшего отвода.
«Сплошная часть трубы не участвует в работе»
Она участвует в транспортировании воды и формирует непроницаемую зону стенки, через которую собранная вода не взаимодействует с окружающим грунтом.
«Перфорированная труба сама решает проблему переувлажнения»
Труба работает только как часть системы. Без нормального движения воды к ней и без возможности отвода собранной влаги эффект будет ограниченным.
На что смотреть при оценке такой дренажной системы
При оценке работы частично перфорированной трубы полезно рассматривать сразу несколько связанных элементов.
Стоит обращать внимание на:
- откуда поступает вода;
- насколько быстро она перемещается через грунт;
- существует ли вокруг трубы водопроницаемая зона;
- не заметны ли признаки заиливания;
- сохраняется ли свободный путь отвода;
- не деформирована ли труба;
- соответствует ли характер перфорации предполагаемой функции системы.
Такой подход помогает отличить проблему самой трубы от проблем окружающего грунта или последующих участков дренажа.
Почему дренажную трубу нельзя оценивать отдельно от грунта
Одна и та же труба может работать по-разному в разных грунтовых условиях.
В крупнозернистой водопроницаемой среде вода относительно легко перемещается к дренажу. В плотном грунте движение влаги значительно медленнее.
Размер частиц тоже имеет значение. Чем больше мелких фракций способно перемещаться вместе с водой, тем выше вероятность постепенного загрязнения фильтрующей зоны.
На результат влияют и слоистые грунты. Вода может двигаться преимущественно по более проницаемому прослою и почти не проникать через соседний плотный слой. В такой ситуации фактический водоприток к трубе определяется структурой грунта, а не только расположением отверстий.
Частичная перфорация как элемент системы, а не самостоятельное решение
Главная особенность дренажной трубы с частичной перфорацией заключается в сочетании водоприема и отвода. Через отверстия вода поступает внутрь, после чего собирается в нижней части трубы и перемещается дальше.
Расположение перфорации действительно имеет значение, но оно не определяет эффективность дренажа в одиночку. На работу одновременно влияют свойства грунта, устройство фильтрующей зоны, интенсивность притока воды, чистота отверстий и способность системы отводить собранную влагу.
Сплошная часть трубы не является недостатком конструкции сама по себе. Она помогает превратить перфорированную трубу из простого водоприемного элемента в закрытый канал, способный направленно транспортировать воду.
Именно сочетание этих функций отличает частичную перфорацию от простого набора отверстий в стенке трубы и объясняет, почему оценивать такой дренаж нужно как единую систему, а не только по количеству и расположению прорезей.
