Монтаж металлоконструкций — это не просто сборка отдельных элементов на строительной площадке. От качества каждого этапа зависит несущая способность каркаса, безопасность здания, точность дальнейших работ и срок службы всего объекта. Металлические колонны, балки, фермы, связи, ригели и узлы крепления должны занять проектное положение с минимальными отклонениями. Даже небольшая ошибка на ранней стадии может повлиять на геометрию каркаса, монтаж ограждающих конструкций, кровли, инженерных систем и технологического оборудования.
Работы начинаются задолго до появления крана на площадке. До подъема элементов проверяют документацию, состояние фундамента, готовность подъездных путей, наличие техники, очередность поставки конструкций и условия безопасного производства работ. Сам монтаж металлоконструкций обычно проходит в строгой последовательности: подготовка основания, приемка элементов, укрупнительная сборка, установка несущего каркаса, выверка, закрепление, контроль соединений и оформление исполнительной документации.
Подготовка к монтажу металлоконструкций
Качественная подготовка снижает риск задержек, переделок и аварийных ситуаций. На этой стадии важно сопоставить проектные решения с реальными условиями площадки. Проверяется не только наличие чертежей, но и возможность выполнить монтаж в заданной последовательности.
Ключевую роль играют чертежи КМ и КМД. Раздел КМ содержит основные конструктивные решения, нагрузки, схемы, узлы и параметры элементов. Чертежи КМД раскрывают деталировку: размеры деталей, отверстия, маркировку, типы соединений, спецификацию отправочных марок. Без этой информации невозможно правильно организовать поставку, сборку и установку элементов.
На подготовительном этапе обычно проверяют:
- комплектность проектной и рабочей документации;
- наличие проекта производства работ;
- соответствие фундамента проектным отметкам;
- готовность анкерных групп и закладных деталей;
- возможность проезда грузовой техники;
- зоны складирования и укрупнительной сборки;
- условия для работы крана и другой подъемной техники;
- наличие средств защиты и допусков у персонала.
Если площадка не готова, монтаж может превратиться в цепочку вынужденных решений. Например, конструкции привезены, но их негде безопасно разложить. Кран выбран без учета радиуса вылета стрелы. Анкерные болты смещены относительно осей. Такие проблемы тормозят работу и повышают риск повреждения элементов.
Проверка основания и анкерных узлов
Металлический каркас передает нагрузки на фундамент через опорные плиты, анкеры, закладные детали и другие узлы крепления. Основание должно быть подготовлено точно по проекту, потому что после начала монтажа исправлять ошибки становится намного сложнее.
Перед установкой колонн проверяют отметки верха фундаментов, положение осей, расстояния между анкерными болтами, состояние резьбы, глубину заделки и качество бетонной поверхности. Если колонна не садится на анкеры или опорная плита не прилегает к основанию, монтаж останавливается до устранения отклонений.
Почему точность основания так важна
Металлоконструкции изготавливаются с высокой геометрической точностью, но они не могут компенсировать грубые ошибки фундамента. Смещение опорной точки приводит к перекосу колонны, нарушает положение балок и ферм, создает напряжения в узлах. Такие дефекты могут повлиять на монтаж стеновых панелей, кровельных элементов, ворот, крановых путей и инженерных коммуникаций.
Особое внимание уделяют подливке под опорные плиты. После выверки колонн пространство между плитой и фундаментом заполняют специальным составом. Он обеспечивает равномерную передачу нагрузки и исключает пустоты под опорой. Работы выполняют после фиксации положения конструкции и контроля вертикальности.
Приемка и складирование металлоконструкций
После доставки на объект конструкции принимают по количеству, маркировке и состоянию. Каждая отправочная марка должна соответствовать чертежам и спецификации. Проверяется наличие деформаций, повреждений защитного покрытия, трещин, следов коррозии, нарушений сварных швов, комплектность болтов, гаек, шайб и соединительных деталей.
Складирование выполняют так, чтобы элементы не деформировались под собственным весом. Длинномерные балки и фермы укладывают на прокладки, исключающие контакт с грунтом и скопление влаги. Мелкие детали размещают отдельно, с сохранением маркировки. Потеря даже небольших соединительных элементов может нарушить график монтажа.
Важно учитывать очередность установки. Конструкции, которые понадобятся раньше, должны находиться ближе к зоне подачи. Если элементы складированы хаотично, приходится тратить время на перестановку, дополнительную строповку и поиск нужных марок.
Укрупнительная сборка перед подъемом
Не все элементы поднимают на проектное место по отдельности. Часто часть конструкций собирают на земле в более крупные блоки. Такой подход помогает сократить количество операций на высоте, ускорить монтаж и повысить точность соединений.
Укрупнительная сборка применяется для ферм, рам, связевых блоков, площадок обслуживания, лестничных маршей, фрагментов кровельного каркаса. На земле удобнее контролировать геометрию, совмещать отверстия, выполнять часть болтовых соединений и проверять сварные участки.
Что учитывают при укрупнении элементов
Размер собранного блока должен соответствовать возможностям подъемной техники. Учитываются масса, центр тяжести, точки строповки, устойчивость элемента при подъеме, условия разворота и установки. Слишком крупный блок может создать сложности при перемещении, особенно если рядом есть существующие здания, линии электропередачи, оборудование или ограниченное пространство для маневра.
На стадии укрупнительной сборки контролируют:
- правильность положения деталей;
- совпадение монтажных отверстий;
- отсутствие перекосов;
- качество временных и постоянных креплений;
- надежность строповочных узлов;
- соответствие собранного блока проектной схеме.
Укрупнение не должно заменять контроль. Чем больше блок, тем выше требования к точности сборки и расчету подъема.
Установка колонн
Колонны являются основой металлического каркаса. От их положения зависит геометрия всего здания. Перед подъемом проверяют маркировку, состояние опорной плиты, отверстия под анкеры, наличие монтажных приспособлений и точек строповки.
Колонну поднимают краном, устанавливают на фундамент и временно закрепляют. Затем выполняют выверку по вертикали и осям. Для контроля используют геодезические приборы, уровни, отвесы, тахеометры. После достижения проектного положения гайки на анкерных болтах затягивают, но окончательная фиксация часто выполняется после проверки положения соседних элементов.
Колонны не должны оставаться без достаточной устойчивости. До установки балок, связей и распорок применяют временные крепления. Они удерживают конструкцию от смещения под действием ветра, собственного веса и монтажных нагрузок.

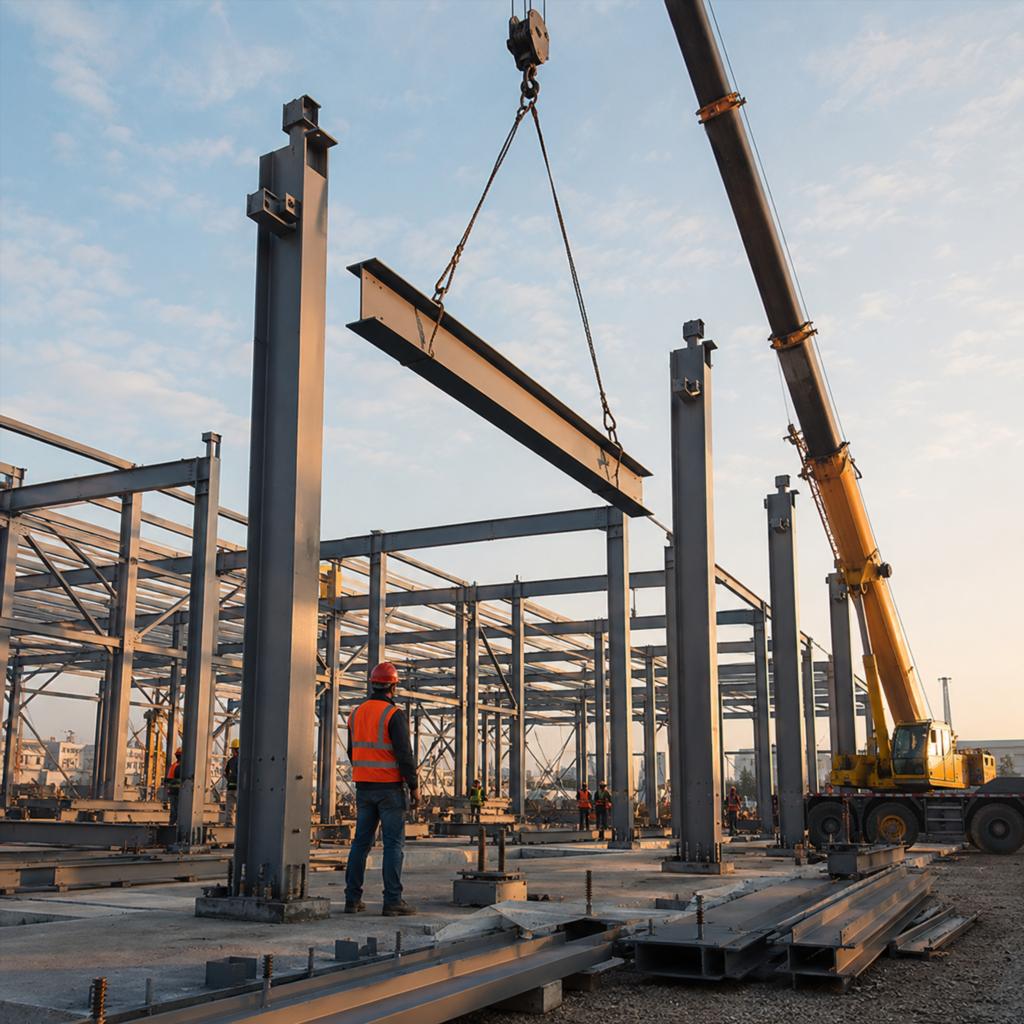

Монтаж балок, ригелей и связей
После установки колонн начинается формирование пространственной жесткости каркаса. Балки, ригели и связи соединяют отдельные стойки в устойчивую систему. На этой стадии конструкция постепенно приобретает расчетную форму.
Балки монтируют с соблюдением проектных отметок и опирания. Узлы могут выполняться на болтах, сварке или комбинированным способом. Болтовые соединения удобны для монтажа, позволяют быстрее фиксировать элементы и выполнять контроль затяжки. Сварные соединения требуют подготовки кромок, соблюдения технологии сварки и последующего контроля качества швов.
Связи воспринимают горизонтальные усилия и помогают каркасу сопротивляться ветровым, монтажным и эксплуатационным нагрузкам. Их нельзя откладывать без учета проектной схемы. Если связи не установлены вовремя, каркас может оставаться недостаточно устойчивым.
Роль временных креплений
Временные крепления нужны не для удобства, а для безопасности. Пока каркас не набрал пространственную жесткость, отдельные элементы могут быть чувствительны к ветру, вибрации, неравномерной нагрузке или случайному воздействию техники. Подкосы, растяжки и монтажные распорки удерживают элементы до завершения постоянных соединений.
Удалять временные крепления можно только после того, как конструкция получила достаточную устойчивость. Такое решение принимают с учетом проектной схемы и фактического состояния каркаса.
Монтаж ферм и кровельных конструкций
Фермы перекрывают пролеты и передают нагрузки от кровли на колонны и балки. Их монтаж требует точной строповки, аккуратного подъема и контроля положения в пространстве. Из-за большой длины фермы могут быть гибкими до закрепления, поэтому важно не допустить изгиба, скручивания или ударов при перемещении.
Фермы часто устанавливают в паре со связями, прогонами и распорками. Это позволяет быстрее сформировать устойчивый кровельный блок. После установки проверяют опорные узлы, отметки, расстояния между фермами, положение прогонов и жесткость соединений.
Для крупных пролетов применяют укрупнительную сборку или временное усиление. Такие меры помогают сохранить геометрию элемента во время подъема и снизить риск деформации.
Соединения: болты, сварка и контроль качества
Соединения определяют, как отдельные элементы работают вместе. Даже прочная балка или колонна не обеспечит надежность каркаса, если узел выполнен с нарушениями. В монтажных работах применяют болтовые, сварные и комбинированные соединения.
Болтовые соединения требуют правильного подбора крепежа, установки шайб, совмещения отверстий и соблюдения момента затяжки. Нельзя расширять отверстия произвольным способом, забивать болты с повреждением резьбы или оставлять неполный комплект крепежа.
Сварные соединения зависят от квалификации сварщика, состояния металла, подготовки поверхностей, погодных условий и соблюдения технологии. При сварке на открытой площадке учитывают температуру, влажность, ветер и защиту зоны шва.
Контроль соединений включает визуальный осмотр, проверку размеров, оценку плотности прилегания, контроль затяжки болтов, а при необходимости — неразрушающие методы. Для ответственных узлов могут применяться ультразвуковой, радиографический, капиллярный или магнитопорошковый контроль.
Геодезическая выверка каркаса
Геодезический контроль сопровождает монтаж на разных стадиях. Он нужен не только в начале, когда проверяют фундамент, но и после установки основных элементов. Каркас должен соответствовать проектным осям, отметкам и допускам.
Проверяют вертикальность колонн, положение балок, расстояния между осями, отметки опорных узлов, отклонения по высоте и горизонтали. Результаты фиксируют в исполнительных схемах. Если отклонения превышают допустимые значения, конструкцию корректируют до окончательного закрепления.
Геодезическая выверка особенно важна для зданий с большой высотой, значительными пролетами, крановыми путями, технологическими линиями и сложной архитектурной формой. В таких объектах даже небольшое смещение может повлиять на работу оборудования или монтаж последующих систем.
Антикоррозийная защита после монтажа
Металлоконструкции обычно поступают на объект с грунтовкой, окраской, цинковым покрытием или другой защитой. Во время транспортировки, складирования и монтажа покрытие может повреждаться. Царапины, сколы, следы от строповки, участки сварки и зоны болтовых соединений нуждаются в восстановлении.
После завершения монтажных операций выполняют осмотр поверхности. Поврежденные участки очищают, обезжиривают и покрывают защитными составами. Особое внимание уделяют местам, где может задерживаться влага: стыкам, углам, полкам профилей, нижним частям колонн, зонам контакта с другими материалами.
Антикоррозийная защита влияет на срок службы каркаса. Если оставить оголенный металл без обработки, коррозия может начаться задолго до ввода объекта в эксплуатацию.
Безопасность при монтаже металлоконструкций
Монтаж связан с подъемом тяжелых элементов, работой на высоте, перемещением техники, сваркой и нахождением людей в опасных зонах. Организация безопасности должна быть встроена в процесс работ, а не существовать отдельно от него.
На площадке определяют зоны работы крана, маршруты перемещения техники, места складирования, участки временного ограждения. Монтажники используют страховочные системы, каски, спецобувь, перчатки, сигнальные жилеты и другие средства защиты. Стропальщики и крановщики работают по согласованным сигналам, чтобы избежать резких движений, раскачивания груза и нахождения людей под поднятыми элементами.
На безопасность влияют погодные условия. Сильный ветер, гололед, туман, ливень или снегопад могут сделать подъем опасным. Для крупногабаритных элементов ветер особенно критичен, потому что конструкция начинает работать как парус. В таких случаях работы ограничивают или переносят до улучшения условий.
Исполнительная документация и приемка работ
После завершения монтажных операций объект проходит проверку. Оценивается соответствие фактически выполненных работ проекту, качество соединений, положение элементов, состояние защитного покрытия и наличие документов. Приемка невозможна без исполнительной документации, потому что она подтверждает, как именно были выполнены скрытые и ответственные работы.
В состав документации могут входить:
- исполнительные схемы положения конструкций;
- акты освидетельствования ответственных конструкций;
- журналы сварочных и монтажных работ;
- документы на примененные материалы и крепеж;
- протоколы контроля сварных соединений;
- результаты геодезической съемки;
- акты восстановления защитного покрытия;
- паспорта и сертификаты на элементы.
Приемка не сводится к визуальному осмотру готового каркаса. Проверяется вся цепочка: от качества поставленных элементов до правильности установки и подтверждения контрольных операций. Если выявлены замечания, их устраняют до передачи объекта на следующий этап строительства.
Что влияет на качество монтажа металлоконструкций
Надежность готового каркаса зависит от согласованной работы проектировщиков, изготовителей, монтажной бригады, геодезистов, сварщиков, специалистов по контролю качества и службы технического надзора. Ошибки могут появиться на любой стадии, но при грамотной организации они выявляются до того, как повлияют на безопасность объекта.
На качество монтажа особенно сильно влияют:
- точность изготовления элементов;
- состояние фундамента и анкерных узлов;
- понятная маркировка конструкций;
- правильная последовательность сборки;
- квалификация монтажников и сварщиков;
- соответствие подъемной техники массе и габаритам элементов;
- своевременная геодезическая выверка;
- контроль болтовых и сварных соединений;
- защита металла от коррозии;
- ведение исполнительной документации.
Металлоконструкции ценят за прочность, скорость сборки и возможность перекрывать большие пролеты. Эти преимущества раскрываются только при соблюдении технологии. Неправильная установка, слабый контроль соединений или игнорирование геометрии могут свести на нет качество заводского изготовления.
Итог
Монтаж металлоконструкций проходит через последовательную цепочку работ: подготовку площадки и документации, проверку основания, приемку элементов, укрупнительную сборку, установку колонн, балок, связей и ферм, контроль соединений, геодезическую выверку, восстановление защитного покрытия и оформление исполнительной документации. Каждый этап связан с предыдущим и влияет на дальнейшее строительство.
Готовый металлический каркас должен быть не только собранным, но и выверенным, устойчивым, документально подтвержденным и защищенным от внешних воздействий. Такой подход позволяет избежать перекосов, слабых узлов, проблем с монтажом ограждающих конструкций и преждевременного износа. Качественный монтаж — это результат точной подготовки, соблюдения технологии и постоянного контроля на всех стадиях работ.
