Тёплый пол воспринимается как система обогрева, скрытая под напольным покрытием. На практике его работа зависит не только от труб или нагревательного кабеля. Важна вся многослойная конструкция основания — так называемый пирог тёплого пола. Каждый слой выполняет отдельную задачу: один ограничивает теплопотери, другой распределяет нагрузку, третий защищает материалы от влаги, четвёртый создаёт прочное основание для чистового покрытия.
Ошибки в составе пирога способны заметно повлиять на результат. Пол может медленно нагреваться, часть тепла будет уходить вниз, стяжка окажется склонной к повреждениям, а напольное покрытие — к деформации. При этом универсального набора слоёв для всех домов и помещений не существует. Конструкция зависит от основания, типа системы отопления, особенностей перекрытия и выбранного покрытия.
Разобраться в устройстве пирога полезно ещё до начала ремонта. Это позволяет понимать назначение материалов, оценивать предложенное решение и замечать ситуации, когда отдельные слои добавлены без понятной функции или, наоборот, отсутствуют там, где они нужны.

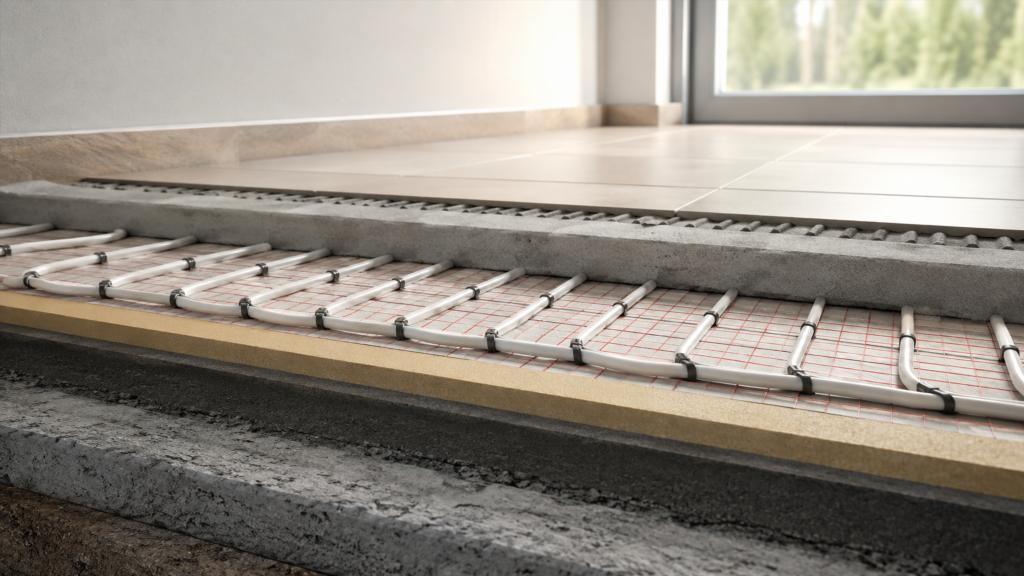

Что называют пирогом тёплого пола
Пирогом называют совокупность слоёв, расположенных между несущим основанием и чистовым напольным покрытием. Слои работают как единая система. Нагревательный элемент является только одной её частью.
В зависимости от конструкции в пирог могут входить:
- подготовленное основание;
- гидроизоляционный или разделительный слой;
- теплоизоляция;
- элементы фиксации или распределения нагрузки;
- трубы, кабель или другой нагревательный элемент;
- стяжка либо сухой распределительный слой;
- подложка, если она совместима с выбранной системой;
- чистовое напольное покрытие.
Состав меняется в зависимости от конкретного решения. Например, пол по грунту и отопление по межэтажному перекрытию имеют разные исходные условия. В сухих системах может отсутствовать массивная цементная стяжка, а в некоторых электрических конструкциях нагревательный элемент располагается ближе к поверхности.
Главный принцип остаётся одинаковым: тепло должно преимущественно передаваться в помещение, а конструкция пола должна сохранять прочность и стабильность при циклическом нагреве и охлаждении.
Основание — нижняя часть всей конструкции
Состояние основания влияет на работу всех последующих слоёв. Оно воспринимает массу пола, мебели, оборудования и эксплуатационные нагрузки.
Основанием может быть железобетонное перекрытие, черновой пол или подготовленная конструкция пола по грунту. Его характеристики определяют дальнейшее устройство пирога.
Для тёплого пола особенно важны:
- прочность;
- стабильность;
- отсутствие значительных подвижек;
- приемлемая ровность;
- состояние поверхности;
- способность воспринимать дополнительную нагрузку.
Если основание нестабильно, последующие материалы не способны полностью компенсировать проблему. Теплоизоляция не заменяет несущую конструкцию, а стяжка не должна рассматриваться как средство исправления серьёзных дефектов перекрытия.
Почему ровность имеет значение
Заметные перепады поверхности могут привести к неравномерной работе следующих слоёв. Плиты теплоизоляции должны лежать устойчиво, без выраженного качания и крупных пустот. При плохой опоре нагрузка распределяется менее равномерно.
Ровное основание также облегчает формирование предсказуемой толщины всей конструкции. Это важно не только для отопления, но и для сопряжения пола с дверными проёмами, соседними комнатами и другими покрытиями.
Гидроизоляция и разделительные слои
Гидроизоляцию иногда воспринимают как обязательную плёнку, которая должна присутствовать в любом пироге. Такое представление слишком упрощённое. Необходимость конкретного слоя зависит от расположения пола и характеристик основания.
Основная задача гидроизоляции — ограничивать поступление влаги в конструкцию либо предотвращать её распространение между слоями там, где это необходимо.
Особое значение защита от влаги получает в конструкциях, связанных с грунтом, влажными зонами и основаниями, состояние которых требует дополнительного контроля.
Разделительная плёнка может выполнять другую функцию. Она способна отделять материалы друг от друга, препятствовать попаданию раствора в стыки утеплителя или создавать технологическое разделение между слоями.
Гидроизоляция и разделительный слой — не всегда одно и то же. Их назначение следует оценивать по конструкции пола, а не только по внешнему виду материала.
Теплоизоляция — один из ключевых элементов пирога
Нагревательная система должна передавать основную часть тепла вверх, в помещение. Без эффективного теплоизолирующего слоя часть энергии может уходить в нижележащие конструкции.
Теплоизоляция уменьшает нежелательный тепловой поток вниз и помогает системе работать более направленно.
Особенно заметна её роль там, где под полом находится:
- грунт;
- холодное подполье;
- неотапливаемое помещение;
- конструкция с большой теплоёмкостью, которую нет необходимости прогревать.
На межэтажных перекрытиях условия отличаются. Если снизу находится отапливаемая комната, характер теплопотерь будет иным. Однако это не означает, что роль изоляционного слоя автоматически исчезает: конструкция оценивается целиком, с учётом отопления, акустики, высоты пола и других факторов.
Почему важна не только теплопроводность
Утеплитель в полу испытывает механические нагрузки. Его оценивают не только по способности удерживать тепло.
Значение имеют:
- жёсткость;
- сопротивление сжатию;
- стабильность размеров;
- устойчивость к условиям эксплуатации;
- совместимость с соседними слоями.
Слишком мягкий материал под нагруженной конструкцией способен деформироваться. Это может отражаться на состоянии стяжки и чистового покрытия.
Для пола важна комбинация теплоизоляционных и механических характеристик, а не один показатель.
Зачем нужна изоляция по краям помещения
При нагреве материалы изменяют размеры. Особенно заметно это у больших монолитных элементов, включая стяжку.
По периметру помещения обычно предусматривают разделение нагреваемой конструкции пола и жёстких вертикальных элементов. Такой слой помогает воспринимать температурные изменения и уменьшает жёсткий контакт стяжки со стенами.
Он также способен ограничивать передачу тепла в примыкающие конструкции.
Периметральная изоляция относится к небольшим по размеру элементам пирога, но её функциональная роль заметна. Именно поэтому устройство пола нельзя оценивать только по крупным слоям вроде утеплителя и стяжки.
Нагревательный элемент
В центральной части конструкции располагается источник тепла. От его типа сильно зависит устройство пирога.
Для водяного пола это трубы с циркулирующим теплоносителем. Для электрического — кабель, нагревательные маты или другие предназначенные для пола элементы.
Расположение нагревательной части влияет на несколько характеристик:
- скорость прогрева поверхности;
- равномерность распределения температуры;
- тепловую инерцию;
- требования к окружающим материалам;
- общую высоту конструкции.
В массивной конструкции нагревательный элемент передаёт тепло стяжке, а та уже распределяет его по площади. В более тонких системах источник тепла может находиться значительно ближе к чистовому покрытию.
Почему равномерность расположения важна
Пол ощущается комфортным, когда поверхность прогревается достаточно равномерно. Локальные участки с заметно отличающейся температурой ухудшают восприятие системы и могут создавать нежелательные условия для некоторых покрытий.
Распределение нагревательных элементов связано с проектом отопления, тепловой нагрузкой помещения и характеристиками пола. Поэтому расположение труб или кабеля нельзя рассматривать отдельно от всей системы.
Стяжка как тепловой и конструкционный слой
В классическом варианте тёплого пола стяжка выполняет сразу несколько функций.
Она:
- закрывает нагревательные элементы;
- распределяет механическую нагрузку;
- создаёт основание под финишное покрытие;
- накапливает тепло;
- помогает распределять его по поверхности пола.
Из-за способности аккумулировать тепло массивная стяжка увеличивает тепловую инерцию. Пол нагревается не мгновенно, зато после прогрева способен дольше отдавать накопленную энергию.
Это свойство может быть преимуществом для стабильного отопительного режима и одновременно ограничением там, где требуется очень быстрая реакция на изменение температуры.
Что происходит при нагреве стяжки
Нагрев сопровождается температурным расширением. Затем при остывании материал уменьшается в размерах. Такие циклы повторяются многократно в течение отопительного периода.
Состояние стяжки зависит от её состава, основания, размеров участков, распределения нагрузки и устройства всей конструкции. Нельзя оценивать её только как слой раствора над трубами.
Трещины и деформации часто связаны не с одним материалом, а с сочетанием факторов: подвижностью основания, неправильным взаимодействием слоёв, жёсткими примыканиями или особенностями эксплуатации.
Сухой пирог тёплого пола
Массивная стяжка используется не во всех системах. Существуют конструкции, где тепло распределяется с помощью жёстких листовых элементов и специальных теплораспределительных деталей.
Такой подход позволяет уменьшить количество мокрых процессов и массу пола. Он может быть интересен для зданий, где дополнительная нагрузка на перекрытие имеет большое значение.
У сухих систем есть свои особенности:
- меньшая масса;
- другая тепловая инерция;
- повышенные требования к стабильности основания;
- иная структура распределения нагрузки;
- чувствительность к качеству сопряжения элементов.
Нельзя считать сухой и традиционный стяжечный пирог полностью взаимозаменяемыми. Они по-разному реагируют на нагрузку и изменение температуры.
Чистовое покрытие — часть отопительной системы
Плитку, ламинат, паркетную доску или другое покрытие часто рассматривают только как элемент интерьера. При наличии тёплого пола оно становится частью теплопередающей конструкции.
Тепло должно пройти через финишный слой, прежде чем попасть в помещение. Материалы отличаются по теплопроводности, толщине и реакции на нагрев.
Плитка и каменные покрытия
Минеральные покрытия хорошо проводят тепло и обычно дают выраженное ощущение прогретой поверхности. Они также способны работать совместно с массивной стяжкой как единая теплоёмкая конструкция.
При этом качество основания имеет большое значение. Деформации нижележащих слоёв могут передаваться жёсткому покрытию.
Ламинат
Ламинат имеет другую структуру и теплотехнические свойства. Значение приобретают допустимые условия эксплуатации конкретного типа покрытия и характеристики подложки.
Слишком теплоизолирующая подложка увеличивает сопротивление тепловому потоку. В обычном полу это качество иногда полезно, а над системой отопления может снижать эффективность передачи тепла.
Деревянные покрытия
Древесина чувствительна к температуре и влажности. Она расширяется и сжимается при изменении условий.
При использовании деревянных покрытий особенно важна совместимость выбранного материала с подогреваемым основанием. Имеют значение конструкция изделия, стабильность материала и условия эксплуатации.
Почему нельзя просто добавить больше теплоизоляции
Интуитивно может показаться, что увеличение количества изоляционных слоёв всегда улучшает систему. В реальной конструкции это не универсальное правило.
Каждый дополнительный слой:
- увеличивает высоту пола;
- влияет на нагрузку;
- изменяет тепловое сопротивление;
- создаёт дополнительные границы между материалами;
- может влиять на жёсткость конструкции.
Изоляция действительно необходима для ограничения теплопотерь, но оценивать её следует вместе с основанием и всей структурой пола.
Избыточная сложность не делает пирог автоматически более эффективным. Хорошая конструкция отличается не количеством материалов, а понятной функцией каждого слоя.
Высота пирога и связанные с ней ограничения
Тёплый пол занимает определённую часть высоты помещения. В новостройке или при капитальном строительстве это можно учитывать заранее. При ремонте существующего дома добавление нескольких слоёв способно создать заметные проблемы.
Изменение уровня пола влияет на:
- высоту дверных проёмов;
- примыкание к соседним помещениям;
- положение лестниц;
- высоту порогов;
- подключение сантехнического оборудования;
- визуальные пропорции помещения.
Особенно чувствительны к этому небольшие комнаты и здания с невысокими потолками.
По этой причине выбор конструкции нельзя сводить только к вопросу отопления. Иногда ограничения существующего дома серьёзно влияют на допустимый вариант пирога.
Пирог по грунту и по перекрытию — разные конструкции
Одинаковая система отопления может требовать разного окружения в зависимости от того, где расположен пол.
Пол по грунту
В конструкции по грунту большое значение имеют состояние основания, защита от влаги, теплоизоляция и распределение нагрузки.
Здесь необходимо учитывать контакт здания с холодной нижней зоной и возможное воздействие влаги. Сам тёплый пол является лишь верхней частью более сложной конструкции.
Ошибочно рассматривать такой пирог как обычную стяжку с трубами, уложенную непосредственно над землёй.
Пол по перекрытию
На железобетонном перекрытии исходные условия иные. Уже имеется несущая конструкция, способная воспринимать нагрузку.
Основными вопросами становятся дополнительная масса пирога, теплоизоляция, акустические свойства, общая высота пола и примыкания.
В старых зданиях состояние перекрытия также имеет значение. Добавление тяжёлого слоя следует рассматривать с учётом характеристик существующих конструкций.
Типичные ошибки в понимании пирога тёплого пола
Многие проблемы начинаются ещё на стадии выбора конструкции, когда отдельным слоям приписывают несвойственные функции.
Распространены несколько заблуждений.
«Главное — трубы или кабель»
Нагревательный элемент создаёт тепло, но качество пола определяется всей конструкцией. Плохая теплоизоляция, нестабильное основание или неподходящее покрытие способны ухудшить работу даже исправной системы отопления.
«Чем толще всё сделать, тем надёжнее»
Толщина сама по себе не является показателем качества. Увеличение слоя влияет на массу, высоту и тепловую инерцию.
Материал должен выполнять конкретную функцию, а его характеристики должны соответствовать месту в конструкции.
«Любая подложка улучшает пол»
Подложки отличаются по назначению. Некоторые обладают заметными теплоизоляционными свойствами, которые над тёплым полом могут создавать дополнительное сопротивление передаче тепла.
«Теплоизоляция нужна только на первом этаже»
Условия действительно различаются, однако роль каждого слоя определяется всей конструкцией. Межэтажное перекрытие не отменяет необходимость анализа теплового потока, акустики и взаимодействия материалов.
«Чистовое покрытие можно выбрать после монтажа»
Тип покрытия влияет на теплопередачу и температурный режим. Его желательно учитывать при формировании системы, а не рассматривать как полностью независимый декоративный слой.
Как оценивать предложенный пирог на общем уровне
Для понимания конструкции полезно смотреть не на количество слоёв, а на их функции. Для каждого материала должен существовать ясный ответ на вопрос, зачем он находится именно в этом месте.
При обсуждении проекта стоит выяснить:
- какое основание воспринимает нагрузку;
- как конструкция защищена от нежелательной влаги;
- какой слой ограничивает теплопотери вниз;
- как воспринимаются температурные деформации;
- каким образом распределяется нагрузка;
- где находится нагревательный элемент;
- какой слой распространяет тепло по поверхности;
- совместимо ли чистовое покрытие с нагревом;
- насколько конструкция увеличивает уровень пола;
- как дополнительная масса влияет на перекрытие.
Такие вопросы позволяют отличить продуманную многослойную систему от простого набора материалов.
Когда слои начинают мешать друг другу
Каждый материал обладает собственными физическими характеристиками. Проблемы могут возникать, если соседние слои работают по-разному.
Жёсткий материал, расположенный над деформируемым основанием, может испытывать дополнительные напряжения. Слишком теплоизолирующий слой над нагревателем уменьшит теплопередачу в помещение. Материал, чувствительный к влаге, требует соответствующих условий эксплуатации. Слой, рассчитанный на свободное расширение, не должен быть жёстко зажат соседними конструкциями.
Качественный пирог строится на совместимости, а не на механическом сложении популярных материалов.
Как пирог влияет на характер отопления
Конструкция пола определяет не только надёжность, но и ощущения от системы.
Массивный пол способен долго накапливать тепло и медленно менять температуру. Более лёгкая конструкция реагирует быстрее, но обладает меньшим запасом накопленной энергии.
Большое тепловое сопротивление верхних слоёв замедляет передачу тепла в помещение. Недостаточная изоляция снизу увеличивает долю энергии, уходящую в конструкции здания.
Даже при одинаковом источнике тепла две системы могут вести себя совершенно по-разному из-за различий в составе пола.
Пирог тёплого пола при ремонте существующего дома
Реконструкция сложнее нового строительства тем, что приходится учитывать уже сформированную геометрию помещения.
Нельзя без оценки увеличивать высоту пола, добавлять тяжёлые слои или полностью менять характер работы перекрытия.
Особого внимания требуют:
- состояние существующей стяжки;
- прочность перекрытия;
- доступная высота;
- уровень соседних помещений;
- расположение дверей;
- существующее напольное покрытие;
- возможность размещения теплоизоляции;
- требования нового финишного материала.
Иногда главным ограничением оказывается не система отопления, а существующая конструкция здания.
Каким должен быть хорошо продуманный пирог
У качественной конструкции нет лишних слоёв, добавленных только потому, что они часто встречаются в типовых схемах. Одновременно в ней не должны отсутствовать элементы, необходимые для конкретных условий.
Хороший пирог тёплого пола обладает несколькими признаками:
- нагрузка передаётся на стабильное основание;
- тепло направляется преимущественно в полезную сторону;
- материалы совместимы между собой;
- температурные изменения учтены конструктивно;
- финишное покрытие соответствует условиям нагрева;
- высота и масса пола подходят существующему зданию;
- назначение каждого слоя можно чётко объяснить.
Тёплый пол работает не как отдельная труба, кабель или мат, скрытый под покрытием. Это единая многослойная конструкция, где основание, теплоизоляция, нагревательный элемент, распределяющий слой и финишное покрытие влияют друг на друга. Чем лучше согласованы их свойства, тем предсказуемее ведёт себя система при нагреве, нагрузке и длительной эксплуатации.
