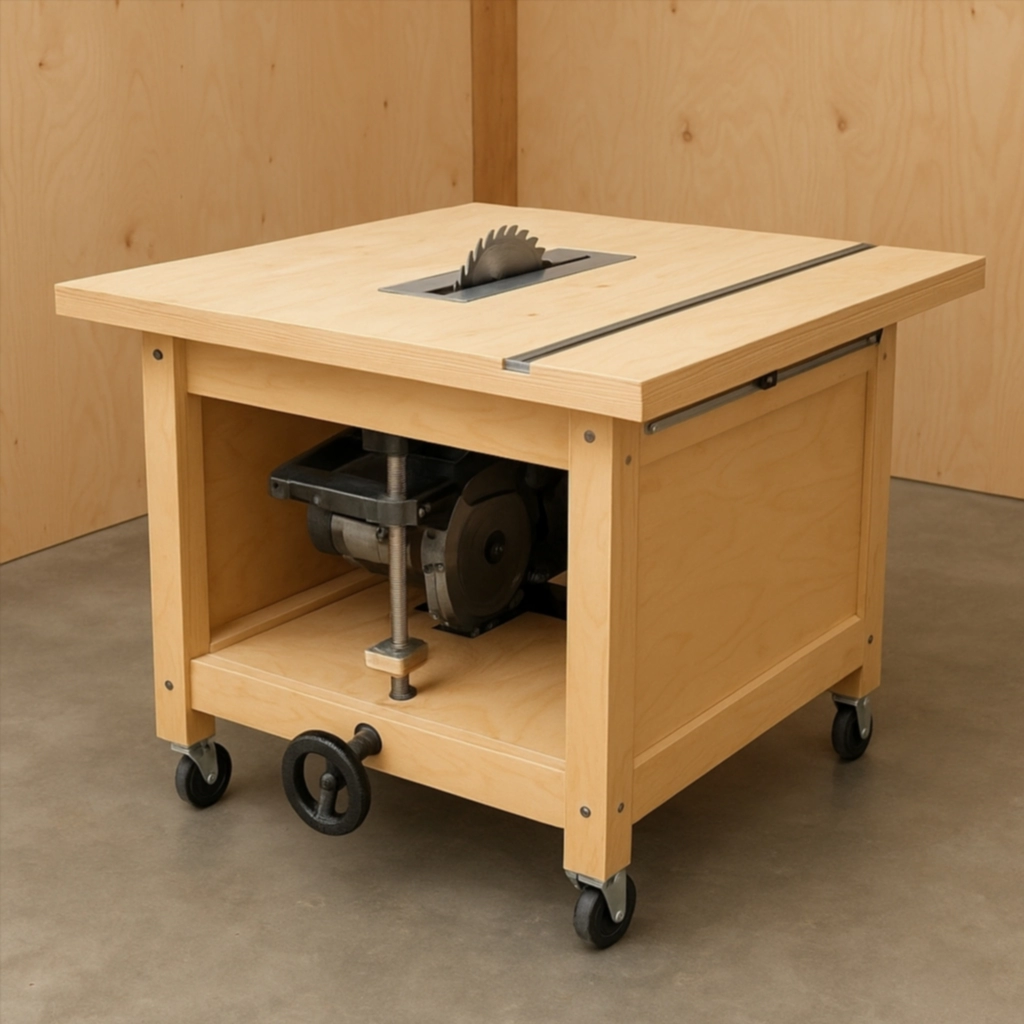

В процессе деревообработки и домашнего столярного ремесла циркулярная пила занимает центральное место. Она позволяет выполнять точные продольные и поперечные резы, обрабатывать массив, фанеру, ДСП и другие материалы. Однако стандартное использование циркулярки «на весу» или на временных конструкциях может быть неудобным и даже небезопасным. Отличным решением является стационарный стол, а особенно — подъёмный стол для циркулярки, который даёт возможность регулировать высоту диска и использовать инструмент максимально эффективно. В этой статье мы рассмотрим, как сделать такой стол своими руками — подробно, шаг за шагом, с учётом всех нюансов.
Зачем нужен подъёмный стол для циркулярной пилы?
Прежде чем переходить к изготовлению, важно понять, какие преимущества даёт подъёмный стол:
- Удобство в работе. Можно точно регулировать глубину пропила.
- Безопасность. Пила надёжно закреплена, меньше шансов на травму.
- Повышение точности. Станина и направляющие обеспечивают прямолинейность.
- Компактность. Стол может быть складным или на колёсиках.
- Многофункциональность. Возможность использования как фрезерного или шлифовального стола.
Общий принцип конструкции
Подъёмный стол для циркулярки представляет собой столярный верстак с встроенной циркулярной пилой, механизмом подъёма и фиксации. В зависимости от целей, он может быть:
- С ручным подъёмом (винт, рычаг).
- С электроприводом (редко используется в самоделках).
- С фиксированной установкой, но съёмной пилой (временно регулируется вручную).
Мы рассмотрим модель с ручным подъёмом на винтовой передаче, как наиболее надёжную и простую в реализации в домашних условиях.
Подготовка: что нужно для сборки
Инструменты:
- Лобзик или циркулярная пила (для вырезки столешницы).
- Дрель и шуруповёрт.
- Угольник, рулетка, уровень.
- Напильники, шлифмашинка.
- Ключи, отвёртки, сверла по дереву и металлу.
Материалы:
- Лист фанеры или ЛДСП (толщиной 18–22 мм) — для столешницы и корпуса.
- Металлические уголки и направляющие.
- Резьбовая шпилька М12 или М16 — для винтового подъёма.
- Гайки, шайбы, контргайки.
- Подшипники (по желанию).
- Болты, саморезы, клей.
- Краска или лак (для финишной отделки).
- Струбцины и мебельные петли (при необходимости сделать откидной механизм).
Расходники:
- Клей ПВА.
- Столярный клей или эпоксидка (для особо прочных соединений).
- Смазка (для подвижных частей).
Шаг 1: проектирование конструкции
Перед началом сборки стоит нарисовать чертёж. Учтите размеры вашей циркулярки: ширину платформы, высоту от подошвы до верхнего края диска, расположение крепёжных отверстий.
Рекомендуемые габариты стола:
- Длина: 100–120 см.
- Ширина: 60–80 см.
- Высота: 85–95 см (стандартная высота рабочего стола).
Добавьте вырез под пилу, прорези для диска, разметьте местоположение винтового подъёмника, направляющих, фиксаторов.
Шаг 2: изготовление столешницы
Порядок действий:
- Вырежьте основную панель столешницы.
- Разметьте отверстие под пилу (в зависимости от её модели).
- Вырежьте посадочное место, чтобы подошва пилы утопала вровень с поверхностью.
- Сделайте прорезь для диска, оставив допуск 2–3 мм по краям.
- Установите направляющие (например, алюминиевый профиль) для каретки или упора.
Важно: если пила стационарно крепится к нижней стороне, обеспечьте съёмную крышку или люк для доступа к винтам и регулировке.
Шаг 3: установка пилы и подъемного механизма
Для удобства лучше прикрутить пилу к отдельной монтажной платформе из толстой фанеры. Эта платформа будет подниматься и опускаться с помощью винта.
Вариант простой реализации:
- К четырём углам платформы крепятся мебельные направляющие или петли.
- В центре или с двух сторон — винты подъёма.
- Вращением гайки или маховика можно регулировать высоту.
Конструкция винтового подъёма:
- Используйте резьбовую шпильку, закреплённую на нижней части корпуса.
- В платформе — гайка или втулка (желательно из латуни или стали).
- Вращение шпильки (например, ручкой сбоку) приводит к подъёму/опусканию платформы.
- Добавьте фиксаторы или контргайки, чтобы пила не сползала под нагрузкой.
Шаг 4: изготовление корпуса
Корпус может быть выполнен как в виде ящика или тумбы. Он должен быть устойчивым, с возможностью хранения инструментов.
Рекомендации по конструкции:
- Снизу установите полку для хранения расходников.
- Добавьте вытяжной короб или патрубок для подключения пылесоса.
- Усильте углы металлическими уголками.
- Установите ножки с резиновыми подкладками или колёсики с фиксацией.
Шаг 5: сборка и финишная обработка
Когда все модули готовы, производится сборка стола:
- Установите пилу на платформу.
- Присоедините подъемный винт.
- Отрегулируйте высоту диска.
- Проверьте ход — всё должно двигаться плавно и без люфтов.
- Обработайте все углы шлифмашинкой.
- Покройте поверхность лаком или краской.
- Добавьте направляющие, каретку, упоры для точного пиления.
Шаг 6: тестирование и безопасность
Перед началом работы необходимо убедиться в безопасности конструкции:
- Прочно ли закреплена пила?
- Не болтается ли диск?
- Хватает ли жёсткости стола?
- Работает ли подъемный механизм без заеданий?
- Присутствует ли защита на диск (щиток или кожух)?
Также желательно предусмотреть кнопку включения с фиксатором и экстренное отключение.
Советы по эксплуатации
- Не перегружайте конструкцию тяжёлыми заготовками.
- Периодически смазывайте резьбу винта.
- Проверяйте направляющие на люфты.
- Используйте зажимы и каретки для безопасного и точного пиления.
- Убирайте пыль и опилки после каждой сессии.
Возможные доработки
Если вы уверены в своих силах, можно дооснастить стол:
- Цифровыми индикаторами высоты.
- Параллельным упором с микроподстройкой.
- Фрезерным модулем с другой стороны.
- Наклонным механизмом (до 45°).
- Освещением рабочей зоны.
Заключение
Подъёмный стол для циркулярки, сделанный своими руками — это не просто экономия средств, но и отличный способ адаптировать инструмент под конкретные задачи. Вы можете учесть любые особенности своего рабочего пространства, нужды и привычки. Главное — соблюдать аккуратность, безопасность и продумывать каждый этап заранее. Такая самодельная конструкция может прослужить долгие годы, обеспечивая удобство, точность и удовольствие от работы с деревом.
