При строительстве деревянных домов одной из важнейших задач является обеспечение долговечности, прочности и устойчивости конструкции. Несмотря на кажущуюся массивность и прочность бруса, со временем под воздействием усадки, перепадов температуры и влажности между венцами сруба могут появляться зазоры. Это приводит к снижению теплоизоляционных свойств, перекосам, а порой и к образованию трещин или деформаций стен. Одним из эффективных решений данной проблемы является применение пружинного узла для стяжки бруса — устройства, позволяющего компенсировать усадочные и температурные деформации, надежно удерживая венцы сруба в постоянном напряжении.
В этой статье мы подробно рассмотрим конструкцию, принцип работы, виды, преимущества и особенности монтажа пружинных узлов. Кроме того, разберем, почему их применение становится стандартом при возведении современных деревянных домов, бань и других построек из бруса.
Что такое пружинный узел для стяжки бруса?

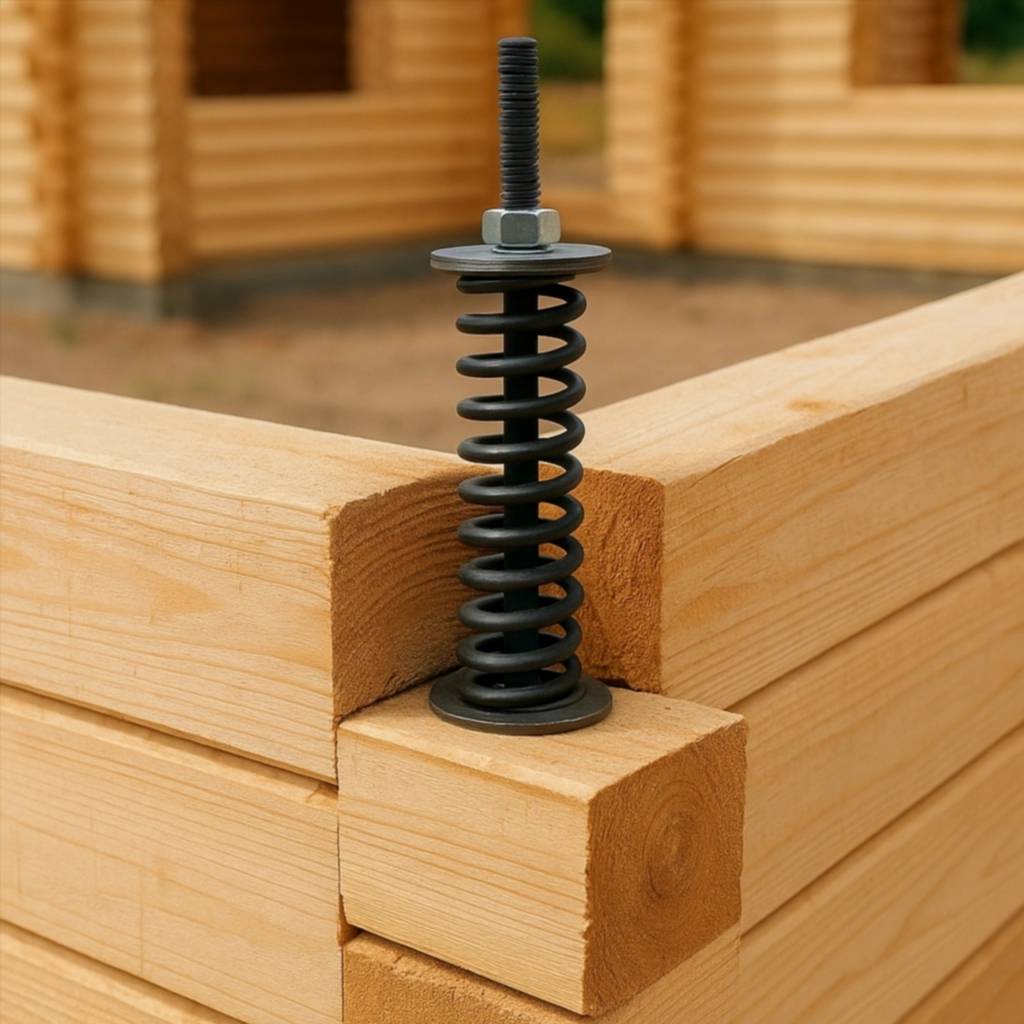

Пружинный узел (или пружинная стяжка) — это механическое устройство, предназначенное для обеспечения равномерного и постоянного прижатия венцов сруба друг к другу. Основу узла составляет сжатая пружина, установленная между металлическими шайбами и гайками, которая придает системе «эластичность». При изменении геометрии дерева из-за усадки или разбухания, пружина сжимается или разжимается, сохраняя нужное усилие сжатия без необходимости вмешательства человека.
Такие узлы устанавливаются в вертикальные или наклонные отверстия внутри стен из бруса и начинают выполнять свою функцию с момента сборки конструкции. Их использование особенно актуально в регионах с резкими климатическими изменениями, где сезонные колебания температуры и влажности особенно сильно влияют на геометрию древесины.
Конструкция и принцип действия пружинного узла
Типовая конструкция пружинного узла включает в себя следующие элементы:
- Стальная шпилька (штанга) — основной несущий элемент, проходящий через несколько венцов.
- Пружина сжатия — расположена между двумя опорными шайбами, создает упругое усилие.
- Опорные шайбы — распределяют нагрузку на древесину и предотвращают продавливание.
- Гайки — фиксируют пружину в нужном положении и обеспечивают натяжение.
После установки шпилька притягивает венцы друг к другу, а пружина поддерживает заданное усилие, компенсируя возможные изменения высоты сруба. Таким образом, исключается необходимость повторной подтяжки стяжек и устранения щелей.
Зачем нужен пружинный узел при строительстве из бруса?
1. Компенсация усадки.
Дерево — материал живой, подверженный усушке, разбуханию и растрескиванию. В первые 1–3 года после возведения сруба происходит активная усадка, которая может достигать до 10% от общей высоты. Без специальных устройств эта усадка может привести к разгерметизации швов, перекосу проемов, трещинам в отделке. Пружинные узлы устраняют или значительно уменьшают подобные дефекты.
2. Удержание геометрии конструкции.
Даже если брус качественно остроган и обработан, при неравномерной усадке возможны перекосы. Особенно это касается углов, оконных и дверных проемов. Стяжка с пружиной позволяет удерживать элементы строго на месте.
3. Повышение теплоэффективности.
При плотном прилегании брусьев друг к другу устраняются мостики холода, снижается теплопотеря и повышается энергоэффективность постройки.
4. Снижение эксплуатационных затрат.
Без пружинных узлов, строителям или владельцам дома приходится проводить регулярную подтяжку шпилек вручную, особенно в первый год. Использование пружинной стяжки избавляет от этой необходимости.
Виды пружинных узлов
Существует несколько классификаций стяжек с пружинными узлами, различающихся по следующим признакам:
1. По способу установки:
- Вертикальные. Применяются в несущих стенах, устанавливаются в отверстия, проходящие через несколько венцов. Обеспечивают равномерное сжатие всей стены.
- Наклонные. Монтируются под углом, чаще всего в углах сруба или в зонах оконных и дверных проемов.
- Горизонтальные. Используются реже, но также применяются при специфических конструктивных решениях.
2. По типу пружины:
- Обычная витая пружина. Распространенный и дешевый вариант.
- Конусообразная. Компактнее и меньше подвержена заклиниванию.
- Двойная (вложенная). Обеспечивает большее усилие при меньшей длине узла.
3. По материалу элементов:
- Оцинкованная сталь — самый распространенный материал.
- Нержавеющая сталь — для влажных помещений или внешних стен.
- Специальные композитные сплавы — реже, в основном в индивидуальных разработках.
Где устанавливаются пружинные узлы?
Пружинные стяжки рекомендуется монтировать в следующих зонах:
- В углах сруба — для предотвращения его «расползания».
- Между проемами окон и дверей — чтобы удерживать геометрию и компенсировать давление.
- В длинных участках стен — особенно при длине более 5 метров, чтобы избежать провисаний и искривлений.
- В зоне перекрытий и междуэтажных балок — для предотвращения ослабления соединений.
Расстояние между узлами зависит от высоты стены, длины пролета, толщины бруса и других конструктивных факторов. Обычно это 1.5–2 метра между вертикальными узлами.
Технология монтажа пружинных узлов
Установка пружинной стяжки осуществляется следующим образом:
- Разметка точек крепления. Проводится еще до сборки сруба, чтобы предусмотреть отверстия под шпильки.
- Сверление отверстий. Сквозные или частично сквозные — в зависимости от типа узла.
- Установка шпилек. Стальная шпилька помещается в отверстие, устанавливаются шайбы и гайки.
- Монтаж пружины. Пружина сжимается между шайбами до заданного усилия.
- Фиксация гайками. После достижения нужного усилия гайки фиксируются контргайками.
Важно следить за тем, чтобы шпилька не закусывалась и могла немного смещаться при движении конструкции. Иногда применяется смазка для облегчения скольжения.
Преимущества и недостатки
Преимущества:
- Обеспечивают длительное удержание геометрии без дополнительных вмешательств.
- Устраняют зазоры между венцами, повышая теплоизоляцию.
- Упрощают обслуживание и продлевают срок службы строения.
- Ускоряют строительные процессы: меньше риск переделок.
- Надежны и долговечны, особенно при применении качественных материалов.
Недостатки:
- Увеличение себестоимости строительства.
- Требуется аккуратная установка и точные расчеты.
- При некачественном монтаже возможна блокировка пружины.
Советы по выбору и использованию
- Для жилых домов выбирайте узлы из оцинкованной или нержавеющей стали.
- Учитывайте толщину бруса: для сечений от 150 мм потребуется пружина с большим усилием.
- При самостоятельном монтаже лучше использовать готовые комплекты от проверенных производителей.
- Не забывайте проверять состояние пружин в первые 1–2 года — хотя корректировка обычно не требуется, контроль лишним не будет.
Заключение
Пружинный узел для стяжки бруса — это современное решение, позволяющее справиться с одной из главных проблем деревянного домостроения: усадкой и деформацией сруба. Это простое на первый взгляд устройство значительно повышает надежность конструкции, снижает теплопотери и позволяет избежать многочисленных мелких ремонтов. Применение пружинных стяжек — это уже не просто рекомендация, а обязательный элемент качественного строительства деревянных домов, бань, беседок и других сооружений из бруса.
Рациональный подход к выбору и грамотный монтаж таких узлов позволит на долгие годы забыть о проблемах, связанных с усадкой, трещинами и перекосами. Именно поэтому пружинные узлы уверенно входят в арсенал профессиональных строителей, становясь стандартом в современном деревянном домостроении.
