Уплотнение грунта – важнейший этап при строительстве фундамента, укладке дорожного покрытия, подготовке основания под плитку или устройство тропинок. Именно от плотности основания зависит прочность, долговечность и устойчивость всей конструкции. Промышленные виброплиты и трамбовщики стоят недёшево, а аренда — не всегда оправдана, особенно при небольших объемах работ. В таких случаях выручает самодельный трамбовщик — простой, но эффективный инструмент, который можно собрать своими руками из подручных материалов. В этой статье подробно расскажем, как сделать трамбовщик самостоятельно, какие конструкции возможны, что потребуется, и как его применять.
Зачем нужен трамбовщик: основные задачи
Трамбовка грунта — это процесс увеличения плотности почвы путем уменьшения количества воздушных пустот между частицами. Главная цель — обеспечить основанию прочность и устойчивость к нагрузкам. Без должной трамбовки подушка под фундаментом может просесть, тропинка — перекоситься, а плитка — «поплыть» после дождя.
С помощью трамбовщика можно:
- Уплотнить песчаную или гравийную подсыпку;
- Подготовить грунт под бетонную стяжку;
- Уложить дорожные плиты или брусчатку;
- Провести подготовку перед заливкой фундамента;
- Уплотнить почву в ямах, траншеях, котлованах.
Типы трамбовщиков
Перед тем как приступить к сборке, важно понимать, какие виды трамбовщиков бывают и чем они отличаются.
Ручной трамбовщик
Это самая простая разновидность — тяжелый груз с ручкой. Он поднимается и с усилием опускается на грунт. Подходит для небольших площадей и не требует источника питания.
Плюсы:
- Простота изготовления;
- Минимум затрат;
- Долговечность.
Минусы:
- Большая физическая нагрузка;
- Медленная производительность.
Механический трамбовщик с вибрацией
Более сложный в конструкции. Оснащен двигателем (электрическим или бензиновым), который приводит в движение платформу. Такие виброплиты работают быстро и эффективно, особенно на плотных грунтах.
Плюсы:
- Высокая производительность;
- Легкость в использовании.
Минусы:
- Сложность сборки;
- Требуется питание;
- Стоимость компонентов выше.
Какие задачи решает самодельный трамбовщик
Если вы не профессиональный строитель и не занимаетесь масштабными проектами, то ручной или упрощенный вибрационный трамбовщик способен закрыть большинство задач:
- Утрамбовать песок под тротуарную плитку;
- Подготовить дорожку на даче;
- Уплотнить грунт вокруг столбов, свай;
- Уложить щебень или гравий под отмостку.
Самодельный ручной трамбовщик: пошаговая инструкция
Материалы и инструменты:
- Металлическая пластина или массивная деревянная доска (30×30 см);
- Стальная труба или арматура (ручка);
- Болты или сварка;
- Утяжелитель (можно использовать куски рельсы, бетон, свинец);
- Резиновые прокладки (по желанию, для амортизации);
- Дрель, сварочный аппарат, шлифовальная машина.
Этапы изготовления:
- Основание:
Используем металлическую пластину толщиной от 8 мм или деревянный брус 15×15 см. Вес основания должен составлять от 15 до 30 кг для эффективного уплотнения.
- Ручка:
Привариваем к центру основания металлическую трубу длиной 80–100 см. Альтернатива — крепим её с помощью болтов. Удобно, если ручка слегка наклонена назад.
- Утяжеление:
Можно дополнительно наварить металлические пластины на верхнюю часть основания или просверлить углубление в дереве и залить бетоном/свинцом.
- Финишная обработка:
Все острые края зачищаются. На ручку можно надеть изолятор или обмотку для комфорта.
- Дополнительно:
Приклеиваем резиновую прокладку снизу, если нужно уплотнять мягкое покрытие (например, песок на плитку), чтобы не разрушить поверхность.

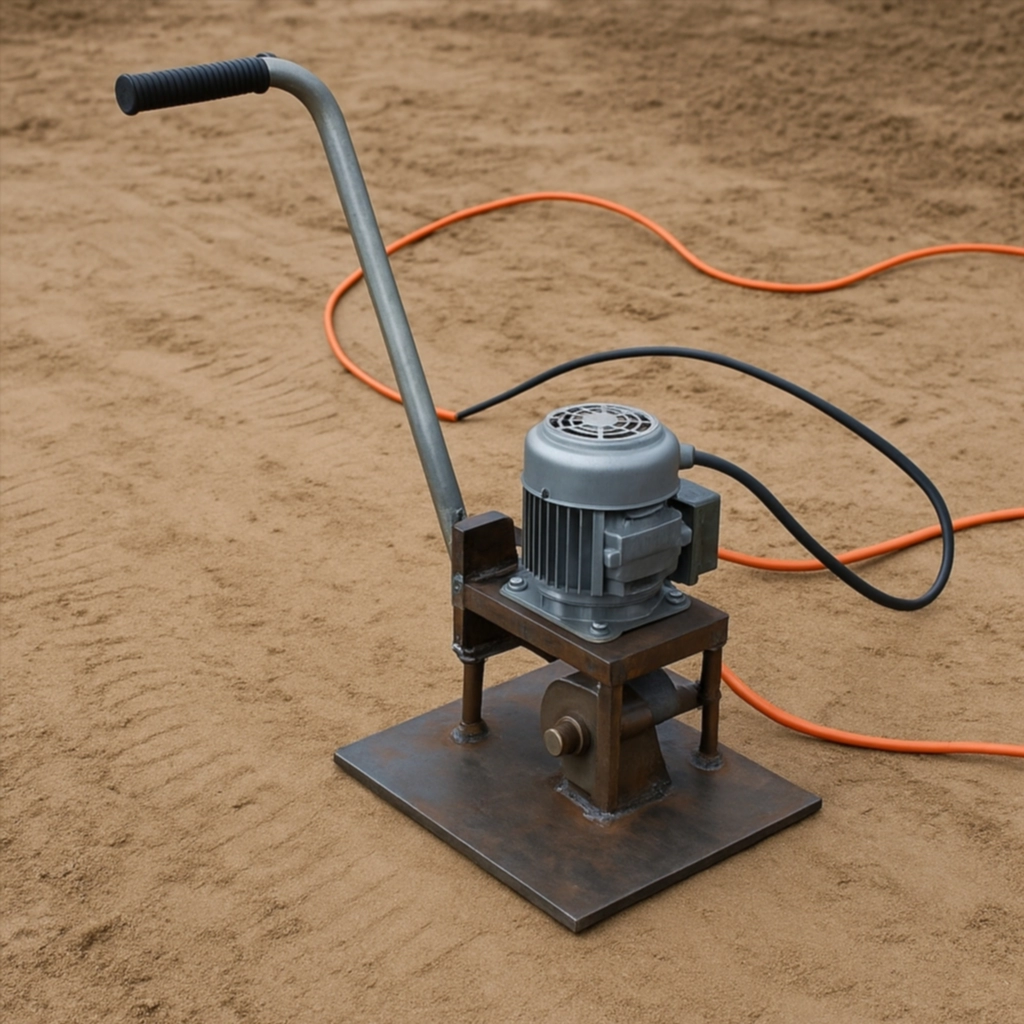

Самодельный вибротрамбовщик: более продвинутый вариант
Для тех, кто хочет повысить производительность и автоматизировать процесс, подойдет конструкция с вибрационным механизмом.
Что потребуется:
- Электродвигатель от стиральной машины или УШМ (болгарки);
- Металлическая плита (основание);
- Ротор с эксцентриком (создает вибрацию);
- Болты, уголки, подшипники;
- Электропитание (220 В или аккумулятор).
Принцип работы:
На ось двигателя крепится груз с эксцентриситетом. При вращении он вызывает вибрацию, которая передается основанию. Такое устройство хорошо справляется с песком, гравием, щебнем.
Особенности сборки:
- Основание:
Берется металлическая пластина весом 20–40 кг.
- Крепление двигателя:
Фиксируется сверху на каркасе. Вал двигателя должен быть направлен вертикально вниз или горизонтально — в зависимости от конструкции.
- Вибратор:
На вал двигателя устанавливается эксцентрик. Это может быть металлический груз, смещенный от оси, или шайба с отверстием не по центру.
- Амортизаторы:
Между плитой и двигателем желательно предусмотреть пружины или резиновые втулки для демпфирования вибраций.
- Управление:
Устанавливается кнопка включения, желательно через защиту от перегрузки.
Полезные советы по эксплуатации
- Вес важен: Чем тяжелее основание, тем глубже уплотнение. Но не переусердствуйте, иначе конструкция будет слишком громоздкой.
- Равномерность: Перемещайтесь по площади равномерно, не пропуская участков.
- Слежение за фиксацией: Все болтовые соединения должны быть крепкими. Вибрация ослабляет их со временем.
- Безопасность: Работая с электромеханикой, используйте УЗО и не проводите работы под дождем.
- Обслуживание: После каждой сессии осмотрите двигатель и крепеж. Удаляйте налипший грунт.
Альтернативные решения
Если сделать полноценный вибропресс сложно, можно модернизировать ручной трамбовщик:
- Закрепить на нем ручной перфоратор в режиме долбления без сверла;
- Использовать пневмомолот с насадкой;
- Присоединить мотор от бензокосы с эксцентриком.
Когда самодельный трамбовщик — не лучший выбор
Несмотря на свою эффективность и экономичность, самодельный трамбовщик имеет ограничения:
- Не подходит для больших объемов работ (более 100 м²);
- Не всегда способен достичь нужной глубины уплотнения (особенно на суглинках и глинах);
- Механические детали требуют регулярного осмотра и ухода.
В случаях, когда требуется точная плотность (например, при строительстве фундамента под дом), лучше воспользоваться арендой профессиональной виброплиты с паспортом технических характеристик.
Заключение
Создание трамбовщика своими руками — отличная альтернатива дорогостоящему оборудованию для частного застройщика или дачника. Такой инструмент поможет эффективно подготовить основание под дорожки, плитку, отмостку, ландшафтные элементы. Простая ручная модель подойдёт для большинства задач, а вибрационный трамбовщик — для более сложных и объемных работ. Главное — подходить к сборке с умом, не пренебрегать техникой безопасности и понимать реальные возможности устройства.
