Сварка медных проводов — это не самый распространённый, но один из самых надёжных способов создания прочного и долговечного электрического соединения. Несмотря на сложность процесса по сравнению с обычной скруткой или пайкой, сварка обеспечивает минимальное переходное сопротивление, отличную механическую прочность и устойчивость к нагреву, что особенно важно для силовых и ответственных электрических цепей. В этой статье мы рассмотрим все аспекты сварки медных проводов: когда она нужна, какие бывают способы, какое оборудование и материалы понадобятся, а также как пошагово выполнить процесс своими руками.
Зачем сваривать медные провода
Медь — это один из самых распространённых и востребованных материалов в электропроводке благодаря своей отличной проводимости, прочности и устойчивости к коррозии. Однако соединение медных проводников требует особого внимания: при неправильном подходе возникают такие проблемы, как перегрев, ослабление контакта, повышенное сопротивление и даже возгорание.
Сварка обеспечивает следующие преимущества:
- Минимальное переходное сопротивление. Места сварки практически не влияют на проводимость.
- Прочность и долговечность. Соединение становится цельнометаллическим, устойчивым к вибрациям, коррозии и нагреву.
- Компактность. Отсутствие громоздких клемм и дополнительных соединительных элементов.
- Надёжность при высоких токах. Особенно важно для силовых кабелей, шинопроводов и электросетей.
Когда нужна сварка
Сварка применяется не всегда — чаще всего при необходимости соединить многожильные медные кабели большого сечения, при монтаже подстанций, щитового оборудования, а также в местах, где недопустим отказ соединения:
- В силовой электропроводке (например, в частных домах с повышенной нагрузкой).
- При соединении кабелей большого сечения (от 10 мм² и выше).
- В условиях повышенной вибрации и температуры (цеха, мастерские, производства).
- При ремонте или прокладке линий связи, уличного освещения и т.п.
Основные методы сварки медных проводов
Существует несколько технологий сварки медных проводов, каждая из которых имеет свои особенности:
Контактная сварка
Этот способ предполагает сжатие проводников под давлением и пропускание через них тока высокой силы. Место контакта нагревается до температуры плавления меди (около 1083°C), после чего образуется монолитное соединение.
Преимущества:
- Высокая скорость.
- Надёжность соединения.
- Минимальное участие оператора.
Недостатки:
- Необходим специальный контактный сварочный аппарат.
- Не подходит для работы в стеснённых условиях.
Электродуговая сварка
Осуществляется с помощью дугового сварочного аппарата и специальных медных электродов. Это более доступный способ, особенно для домашних мастеров, обладающих сварочным оборудованием.
Плюсы:
- Возможность использовать стандартный инвертор.
- Доступность материалов.
- Подходит для сварки в труднодоступных местах.
Минусы:
- Требует опыта.
- Сложнее добиться чистого и качественного соединения без включений.
Газовая сварка
Медные жилы нагреваются с помощью пламени газовой горелки (обычно ацетилен-кислородной) и соединяются в расплавленном состоянии.
Преимущества:
- Простота контроля температуры.
- Возможность сварки провода нестандартной формы.
Недостатки:
- Требуются баллоны с газом.
- Опасность при неправильной эксплуатации.
Термитная сварка
Один из профессиональных способов, особенно актуальный в монтажных работах. Сварка производится за счёт экзотермической реакции алюмотермии, в результате которой достигаются температуры до 2500°C.
Плюсы:
- Очень прочное соединение.
- Отсутствие необходимости в подключении электроэнергии.
Минусы:
- Высокая стоимость.
- Сложность в применении в быту.
Инструменты и материалы
Для сварки медных проводов в домашних или полупрофессиональных условиях понадобятся:
- Сварочный аппарат (инвертор, трансформатор или контактный сварочник).
- Медные электроды (для дуговой сварки).
- Щётка по металлу или шлифовальная машинка для очистки меди.
- Средства защиты: сварочная маска, перчатки, спецодежда.
- Паяльный флюс или бур (опционально, для улучшения смачивания металла).
- Зажимы, струбцины, держатели для фиксации проводов.
- Изолента, термоусадка или кембрики для последующей изоляции.
Подготовка проводов к сварке
Перед началом сварочных работ необходимо тщательно подготовить провода:
- Удаление изоляции. Делается с запасом 5–7 см. Не допускайте повреждения жилы.
- Очистка поверхности. Обязательно удалите окислы, грязь, лак, жир. Для этого используйте наждачную бумагу, щётку или нож.
- Фиксация проводов. Соедините концы скруткой или уложите внахлёст, чтобы исключить смещение при сварке.
- Сушка. При необходимости удалите влагу с поверхности меди, особенно если провода были на улице.

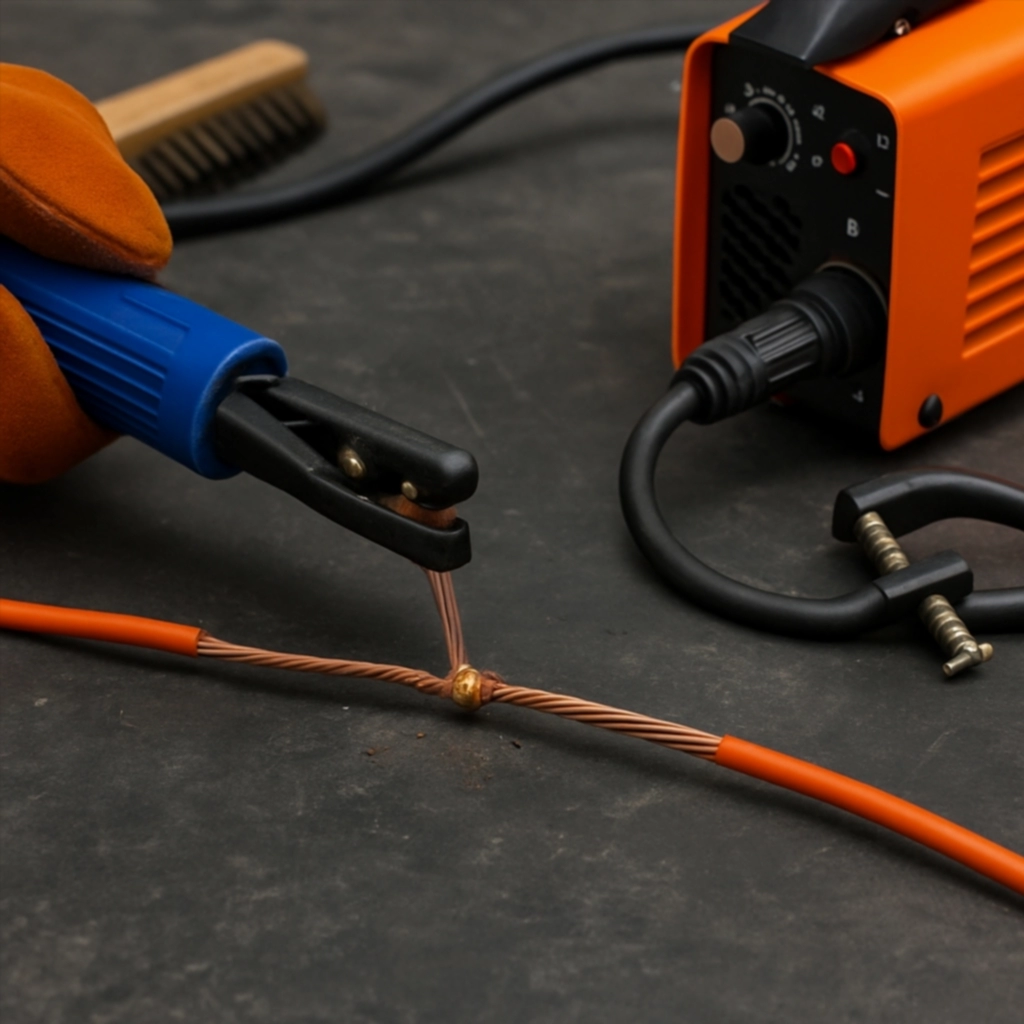

Пошаговая инструкция по сварке дуговым способом
- Выбор режима сварки.
- Ток: от 80 до 150 А в зависимости от сечения провода.
- Электрод: медный или графитовый.
- Установка заземления.
- Один из проводов крепится к «массе» сварочного аппарата.
- Розжиг дуги.
- Аккуратно подведите электрод к точке соединения и создайте устойчивую дугу.
- Расплавление и соединение.
- Плавьте металл, пока образуется единый сварной шар. Следите за тем, чтобы не перегреть и не прожечь провод.
- Остывание.
- Дайте шву остыть естественным образом. Не охлаждайте водой — это приведёт к хрупкости.
- Очистка.
- Удалите шлак, зачистите соединение, проверьте на прочность.
- Изоляция.
- После остывания закройте место соединения термоусадочной трубкой или кембриком.
Советы по улучшению качества сварки
- Не используйте для сварки алюминиевые электроды.
- Убедитесь, что сварочный шов охватывает всё сечение жилы.
- Не оставляйте пузырьков воздуха внутри шва — это приводит к слабому контакту.
- При соединении многожильных проводов старайтесь предварительно сплести жилы и надежно зафиксировать перед сваркой.
- Работайте в проветриваемом помещении, избегайте сырости.
Возможные ошибки и как их избежать
Ошибка: слабый контакт после сварки.
Причина: плохая подготовка поверхности или недостаточная температура.
Решение: тщательно зачищайте медь и контролируйте параметры сварки.
Ошибка: перегрев провода.
Причина: слишком высокий сварочный ток.
Решение: подбирайте силу тока в зависимости от сечения.
Ошибка: появление трещин на шве.
Причина: резкое охлаждение.
Решение: давайте шву остывать естественно.
Ошибка: оплавление изоляции.
Причина: близость сварочной зоны к изолированному участку.
Решение: оставляйте запас на зачистку и применяйте защитные накладки.
Заключение
Сварка медных проводов — это метод, который требует определённых знаний и навыков, но в результате даёт наилучшее качество соединения. Особенно он актуален для ответственных цепей, больших сечений и условий, где надёжность выходит на первый план. При правильной подготовке, грамотном подборе инструментов и соблюдении технологии даже домашний мастер может добиться высокого уровня прочности и надёжности электрических соединений. Сваренное соединение прослужит десятилетиями, не теряя своих свойств ни под нагрузкой, ни при внешних воздействиях.
