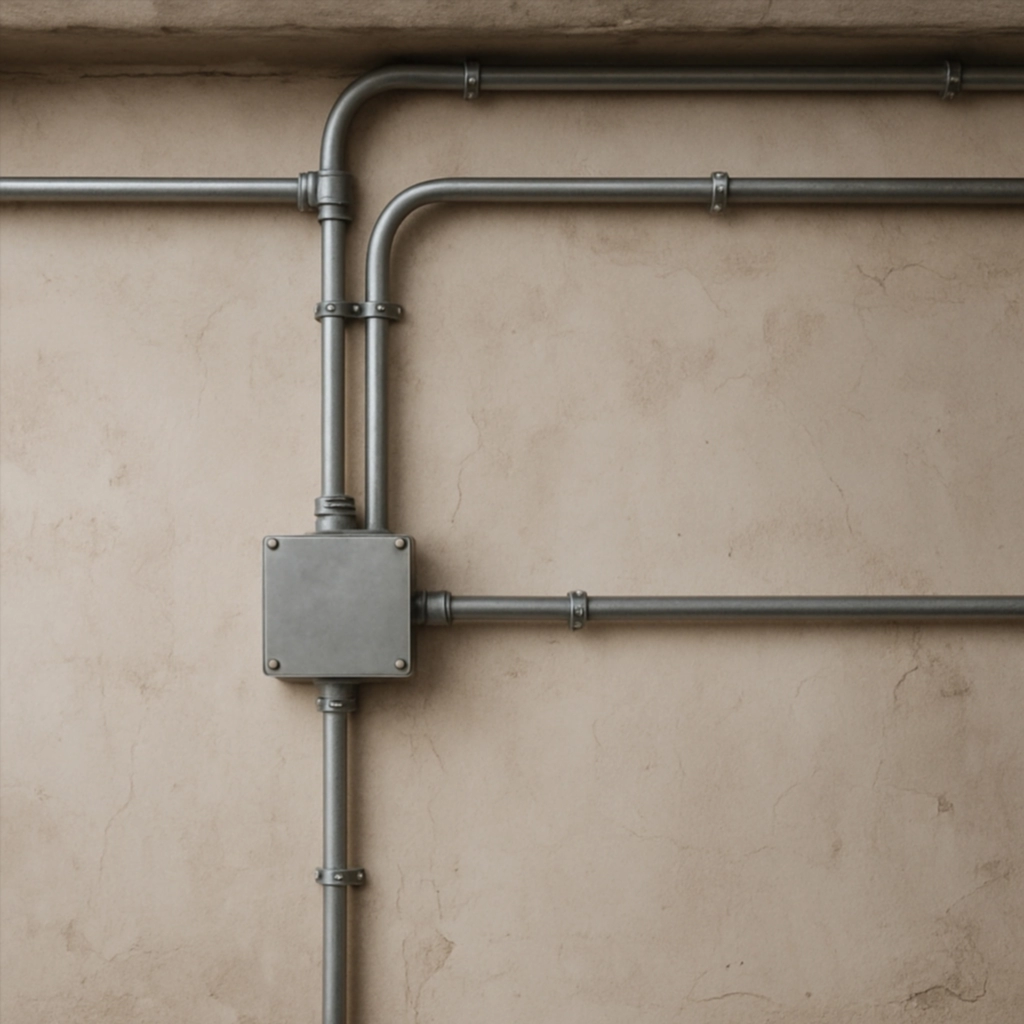

Организация электропроводки — один из ключевых этапов при строительстве, капитальном ремонте или реконструкции здания. Особенно важен выбор способа прокладки проводов, так как он напрямую влияет на безопасность, долговечность и ремонтопригодность системы. Одним из наиболее надежных и универсальных вариантов считается проводка в металлической трубе. Такой способ применяется как в жилых домах, так и в промышленных или общественных зданиях, где требуется повышенный уровень защиты кабелей от механических повреждений, перегрева и воздействия внешней среды.
В этой статье подробно рассмотрим, что такое проводка в металлической трубе, в чем ее преимущества и недостатки, какие материалы применяются, как правильно выполнять монтаж и что нужно знать о требованиях нормативных документов.
Зачем нужна металлическая труба для проводки?
Металлическая труба — это прочный и долговечный канал, внутри которого прокладывается кабель или провод. Она выполняет сразу несколько важных функций:
- Механическая защита — исключает повреждения изоляции кабеля при случайных ударах, проколах, изгибах;
- Экранирование — защищает от электромагнитных помех и снижает уровень излучения от самого кабеля;
- Пожаробезопасность — металлическая труба не поддерживает горение и в случае короткого замыкания препятствует распространению огня;
- Защита от грызунов и влаги — особенно актуально в подвалах, чердаках, на улице;
- Удобство замены проводки — если труба проложена грамотно, со всеми изгибами и ответвлениями, в ней можно заменить провод без штробления стен.
Где применяется проводка в металлической трубе?
Проводка в металлической трубе используется в следующих случаях:
- В промышленных помещениях, где есть риск механического воздействия;
- В деревянных домах — как альтернатива кабелю в металлорукаве или коробе;
- При открытой прокладке на стенах — особенно в стиле лофт или ретро;
- В пожароопасных зонах (гаражи, склады, мастерские);
- В местах с высоким уровнем влажности при условии использования герметичных соединений.
Преимущества проводки в металлической трубе
- Максимальная прочность и защита
Металлическая труба выдерживает сильные удары, не деформируется при умеренных нагрузках, устойчива к перепадам температуры и воздействию ультрафиолета.
- Пожаробезопасность
В отличие от пластиковых коробов, металл не горит и не выделяет токсичных веществ при нагревании. Это особенно важно при прокладке в деревянных конструкциях.
- Долговечность
Срок службы правильно смонтированной проводки в металлической трубе может превышать 50 лет.
- Эстетика
Открытая проводка в металлических трубах гармонично вписывается в интерьеры в индустриальном или лофт-стиле.
- Съемность и ремонтопригодность
При необходимости заменить кабель можно без демонтажа стены или штробы, особенно если предусмотрены специальные протяжки.
Недостатки и особенности
- Высокая стоимость материалов и работ по сравнению с пластиковыми коробами или скрытой проводкой;
- Сложность монтажа — требуется навык резки, резьбы и гибки металлических труб;
- Необходимость заземления трубы как токопроводящего элемента;
- Дополнительные крепежные и соединительные элементы — уголки, муфты, сгонки, фитинги.
Какие трубы можно использовать?
Существует несколько типов металлических труб, применяемых для прокладки электропроводки:
Стальные водогазопроводные трубы (ВГП)
Наиболее распространенный вариант. Бывают оцинкованные и черные. Для внутренней прокладки предпочтительнее использовать оцинкованные трубы — они менее подвержены коррозии.
Электротехнические стальные трубы (ЭТ)
Предназначены специально для прокладки кабелей, имеют гладкую внутреннюю поверхность и тонкие стенки, что упрощает монтаж.
Гофрированные металлические трубы (металлорукав)
Гибкий вариант, удобный при монтаже в труднодоступных местах. Обязательно требует заземления и защиты от влаги, особенно при прокладке на улице.
Монтаж проводки в металлической трубе: пошаговая инструкция
Проектирование трассы
- Определите путь прохождения трубы: минимизируйте количество изгибов;
- Рассчитайте диаметр трубы — внутреннее сечение должно быть в 1,5–2 раза больше суммарного сечения прокладываемых кабелей;
- Продумайте расположение коробок, розеток и выключателей.
Подготовка трубы
- Нарежьте трубы по нужной длине;
- В местах соединений нарежьте резьбу (если используются резьбовые муфты);
- При необходимости загните трубы с помощью трубогиба.
Монтаж труб на стену или потолок
- Закрепите трубы с помощью хомутов или клипс с шагом не более 1 метра (чаще — на поворотах и в местах соединения);
- Соблюдайте нормативное расстояние от горючих конструкций и других коммуникаций.
Установка распаечных коробок
- Устанавливаются в местах разветвления проводов;
- Обязательно имеют крышки для доступа к соединениям;
- Соединения проводов внутри должны выполняться по правилам — скрутка с пайкой, клеммы, гильзы.
Протяжка провода
- Используется протяжка — стальная проволока или кабельная лента;
- Для упрощения процедуры можно использовать мыльный раствор или тальк;
- Внутрь трубы допускается укладка только цельных кабелей — соединения внутри трубы запрещены.
Подключение и заземление
- Труба должна быть заземлена — либо через корпус распределительного щита, либо отдельным проводом;
- При использовании оцинкованных труб и металлических коробок важно обеспечить надежный контакт по металлу (без краски и оксидов);
- Проверяется сопротивление заземляющего контура.
Какие кабели можно использовать?
Для прокладки в металлических трубах рекомендуется использовать:
- Кабели с двойной изоляцией — ВВГ, NYM;
- Провода с устойчивой к истиранию оболочкой;
- Гибкие кабели — для участков с частыми изгибами, но с ограничениями по длине.
Следует помнить, что обычный ПВС или ШВВП не всегда подходит — он мягкий, может закусываться при протяжке и не имеет прочной внешней изоляции.
Нормативные документы и правила
При выполнении проводки в металлической трубе следует соблюдать:
- ПУЭ (Правила устройства электроустановок) — актуальная редакция, особенно разделы 2.1, 2.6 и 7.1;
- СП 31-110-2003 — «Проектирование и монтаж электроустановок жилых и общественных зданий»;
- ГОСТ 10704, 3262 — требования к трубам;
- СНиП 3.05.06-85 — общие требования по монтажу электроустановок.
Основные нормы:
- Не допускается прокладка проводки в трубе с соединениями или скрутками внутри;
- Нельзя заполнять трубу кабелем более чем на 40% от внутреннего объема;
- Обязательно наличие возможности замены кабеля без демонтажа трубы.
Советы по эксплуатации
- Регулярно проверяйте заземление — особенно в сырых помещениях;
- При появлении влаги внутри трубы — устраняйте причину (например, герметизируйте вводы);
- При ремонте отделки — защищайте участки открытой проводки от повреждений;
- Не забивайте гвозди и анкеры рядом с трубой — это может повредить изоляцию кабеля внутри.
Заключение
Проводка в металлической трубе — это не только способ обеспечить максимальную безопасность электросети, но и решение, которое прослужит десятилетиями при правильной установке. Несмотря на более высокие затраты и трудоемкость монтажа, этот вариант оправдан в условиях повышенных требований к надежности и пожарной безопасности.
Такой способ укладки особенно ценен в деревянных домах, производственных помещениях и тех случаях, когда важна эстетика открытой прокладки. При соблюдении всех правил, рекомендаций и норм вы получите прочную, долговечную и удобную в обслуживании электросистему.
