Газификация является важной составляющей инженерной инфраструктуры как в частных домах, так и на промышленных объектах. Безопасность эксплуатации газовых систем напрямую зависит от правильного проектирования и оснащения газопровода соответствующими элементами. Одним из ключевых компонентов является отключающее устройство на газопроводе. Это обязательный элемент системы, предназначенный для оперативного перекрытия подачи газа в случае аварии, проведения ремонта или профилактического обслуживания оборудования. В этой статье мы подробно рассмотрим, что собой представляет отключающее устройство, какие существуют его типы, где и как оно устанавливается, а также требования к его эксплуатации и обслуживанию.
Что такое отключающее устройство на газопроводе
Отключающее устройство — это запорно-регулирующая арматура, устанавливаемая в определённых местах газопровода с целью быстрой остановки подачи газа. В быту чаще всего речь идет о кранах и задвижках, а в промышленной газовой сети могут применяться более сложные механизмы с дистанционным управлением и системой автоматического срабатывания.
Основные функции отключающего устройства:
- Экстренное прекращение подачи газа при аварии или утечке;
- Локализация участка газопровода для проведения работ без отключения всей системы;
- Обеспечение безопасности при замене оборудования (газовых котлов, плит, колонок и т.д.);
- Контроль расхода газа в зависимости от конструкции.
Типы отключающих устройств на газопроводе
Разнообразие газовых систем предполагает использование различных типов отключающих устройств. Они классифицируются по нескольким признакам: конструкции, способу управления и месту установки.
По конструкции:
- Шаровые краны — самые распространённые в быту. Обеспечивают герметичное перекрытие и просты в эксплуатации.
- Задвижки — применяются на магистральных и распределительных трубопроводах. Отличаются надёжностью, но требуют усилий для открытия/закрытия.
- Клапаны — могут быть ручными или автоматическими. Часто используются в автоматизированных системах.
- Комбинированные устройства — например, краны с предохранительными клапанами или датчиками.
По способу управления:
- Ручные — управляются оператором вручную. Подходят для бытовых и маломасштабных систем.
- Электроприводные — управление осуществляется дистанционно, часто применяются в промышленности.
- Пневмоприводные — используют сжатый воздух. Надёжны, но требуют наличия пневмосистемы.
- Автоматические — срабатывают при определённых условиях (утечка, превышение давления и т.д.).
По месту установки:
- На вводе в здание — обязательное требование для всех жилых объектов.
- Перед газовым оборудованием — чтобы иметь возможность отключить отдельное устройство.
- На участках распределения — в многоквартирных домах или на предприятиях.
- В подземных и надземных газопроводах — в специальных шкафах или камерах.
Требования к установке отключающих устройств
Монтаж отключающих устройств строго регламентируется строительными нормами и правилами, в частности СП 62.13330 и другими нормативными документами по газоснабжению. Некоторые ключевые требования:
- Доступность: устройство должно быть легкодоступным для оперативного закрытия.
- Надёжность крепления: монтаж должен исключать риск проворачивания, сдвига или утечки.
- Герметичность: все соединения проверяются на герметичность.
- Огнестойкость: в некоторых случаях (например, при монтаже в металлических шкафах) требуется защита от внешнего огня.
- Маркировка: должна быть понятной и читаемой, чтобы в случае ЧС не возникло путаницы.
- Соответствие типу газа и рабочему давлению.
Материалы изготовления
Надёжность отключающего устройства напрямую зависит от материала, из которого оно изготовлено. Наиболее популярны:
- Латунь — широко применяется в шаровых кранах. Устойчива к коррозии, долговечна.
- Сталь — используется для промышленных и магистральных систем. Обеспечивает высокую прочность.
- Чугун — менее распространён, может применяться на распределительных сетях.
- Полимеры и композиты — применяются в некоторых случаях при низком давлении и отсутствии агрессивных факторов.
Где устанавливаются отключающие устройства в частном доме
Для частных домов с индивидуальной системой газоснабжения существуют стандартные места установки:

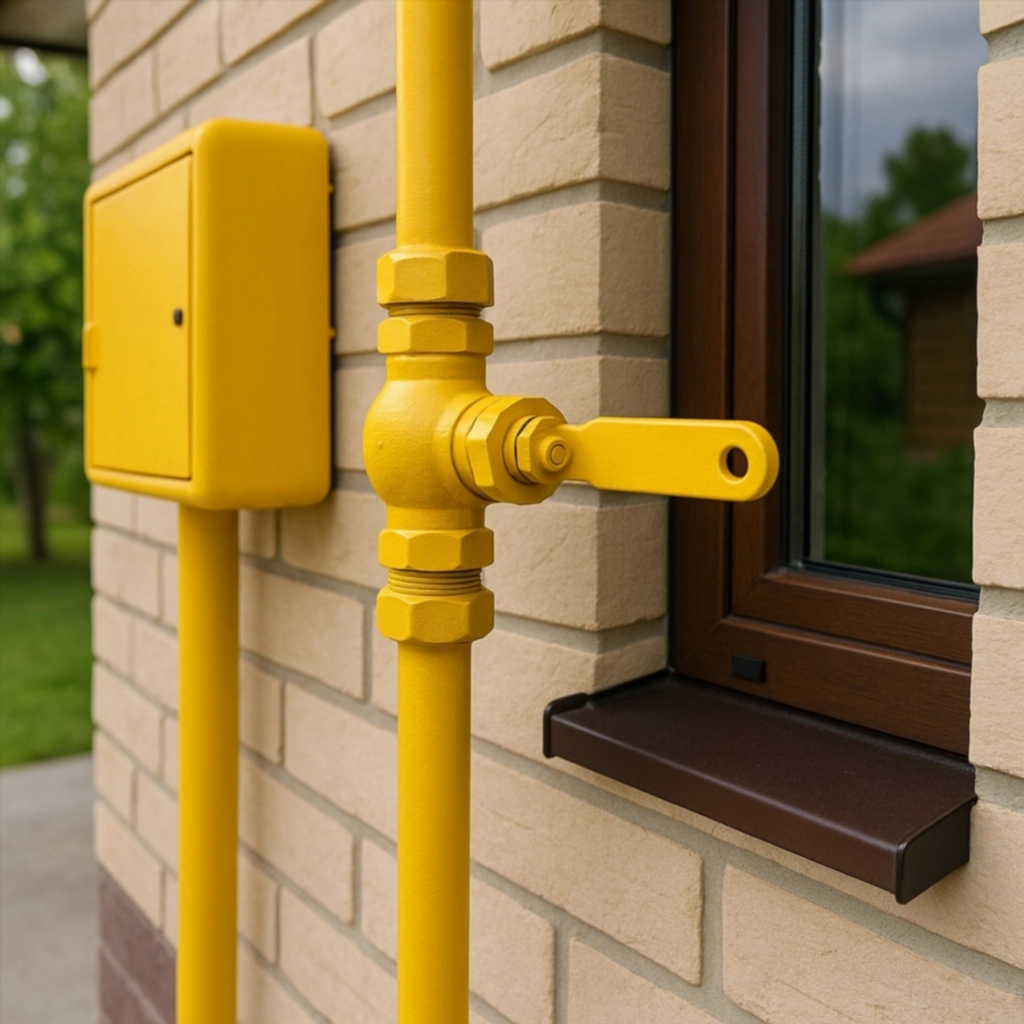

- На внешнем фасаде дома, рядом с точкой ввода газа — вводной кран.
- Перед каждым газовым прибором — краны на газовой плите, котле, колонке.
- В газовом шкафу — если используется надземная подача.
Дополнительно может устанавливаться автоматическое отключающее устройство (например, газовый электромагнитный клапан), подключённое к датчику утечки газа. При превышении безопасной концентрации клапан автоматически перекроет подачу.
Правила эксплуатации и обслуживания
Отключающее устройство должно регулярно проверяться на работоспособность. В рамках технического обслуживания газовой системы необходимо:
- Проводить визуальный осмотр на предмет коррозии, механических повреждений;
- Проверять герметичность соединений мыльным раствором;
- Один-два раза в год проворачивать ручку крана для предотвращения заклинивания;
- Периодически проводить обслуживание или замену, особенно если устройство начинает «подтекать» или не до конца закрывается.
Важно помнить, что самостоятельное вмешательство в газовую систему запрещено. Все работы должны выполняться только сертифицированными специалистами газовой службы.
Безопасность: ключевая задача отключающих устройств
Несмотря на простоту конструкции, отключающее устройство играет важнейшую роль в предотвращении аварий. Утечки газа могут привести к отравлению, взрыву и пожару. Наличие качественной запорной арматуры с возможностью быстрого отключения подачи газа — это базовый элемент безопасности в любом газифицированном доме.
Современные технологии позволяют создавать устройства с автоматическим отключением, интеграцией в системы «умный дом» и возможностью дистанционного мониторинга. Особенно это актуально для домов с постоянным отсутствием жильцов или объектов, расположенных в отдалённых районах.
Выбор отключающего устройства: на что обратить внимание
При выборе важно учитывать следующие параметры:
- Диаметр газопровода и пропускную способность устройства;
- Рабочее давление газа;
- Температурные условия эксплуатации;
- Наличие сертификатов соответствия и допусков к применению;
- Репутацию производителя и качество сборки.
В бытовых условиях часто используют шаровые краны с ручным управлением, поскольку они обеспечивают надёжность, простоту использования и компактные размеры.
Ошибки при установке и их последствия
К наиболее распространённым ошибкам можно отнести:
- Установка в труднодоступных местах;
- Применение несертифицированной арматуры;
- Нарушение направлений потока газа;
- Отсутствие фиксирующих элементов, что может привести к срыву соединения;
- Несвоевременное техническое обслуживание.
Каждая из этих ошибок может привести к серьёзной аварии. Именно поэтому так важно, чтобы монтаж и подбор оборудования выполнялся специалистами.
Заключение
Отключающее устройство на газопроводе — это не просто элемент трубопровода, а важнейшая часть системы безопасности. Его правильный выбор, грамотная установка и регулярное обслуживание позволяют избежать множества проблем и рисков, связанных с утечкой газа и аварийными ситуациями. В частном доме или на промышленном объекте — значение отключающих устройств невозможно переоценить.
Помните, что безопасность при использовании газа начинается с надёжной арматуры и внимательного отношения к каждой детали.
