Организация электроснабжения любого объекта, будь то частный дом, гараж, мастерская или временное строение, начинается с установки электрического щита. В классическом понимании под щитом учета понимается устройство, которое содержит в себе как элементы защиты, так и прибор учета электроэнергии — счетчик. Однако на практике нередко возникает ситуация, когда необходимо установить щит учета без счетчика. Зачем он нужен, как правильно его собрать, где применяется и какие особенности стоит учитывать при его эксплуатации — рассмотрим в этой статье.
Что такое щит учета без счетчика

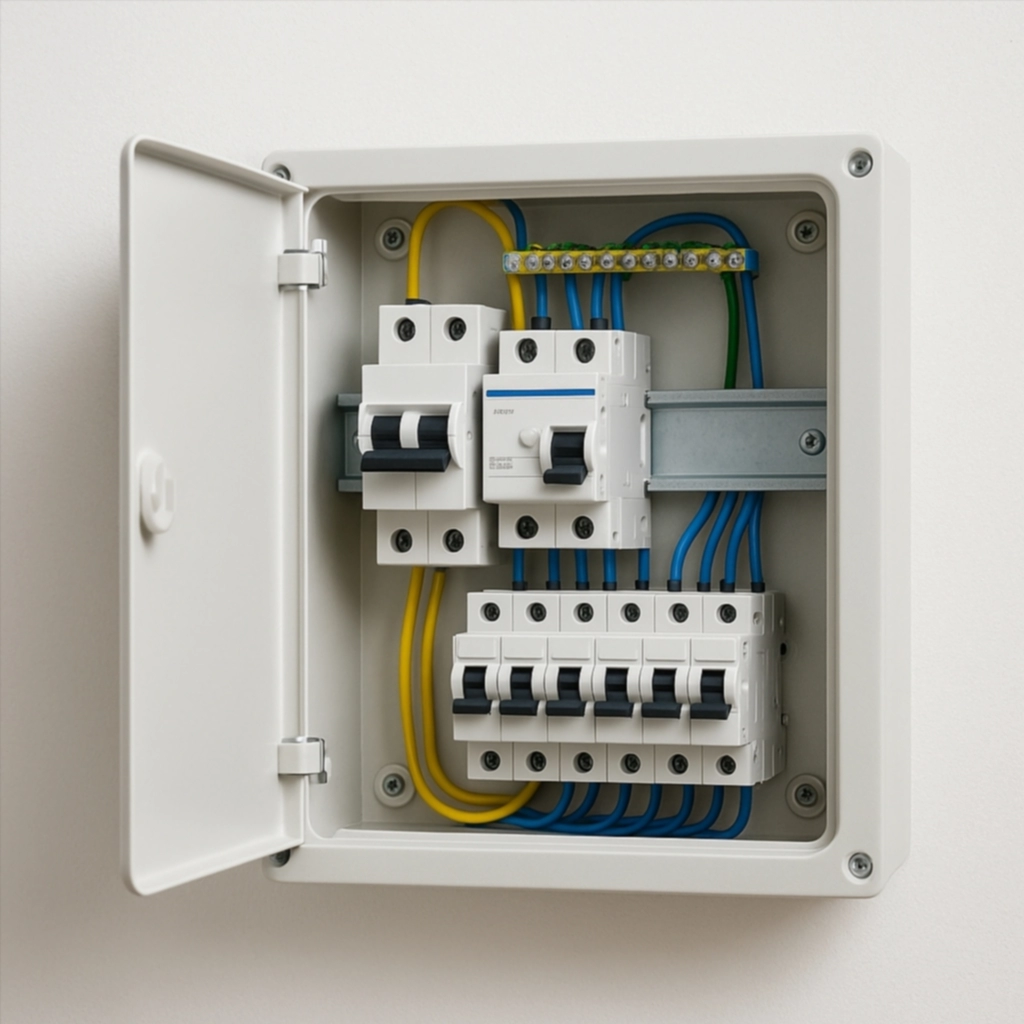

Это электротехнический шкаф, в котором размещаются основные элементы распределения и защиты электрической сети, за исключением самого счетчика. Чаще всего он состоит из:
- Вводного автомата;
- Устройства защитного отключения (УЗО) или дифференциального автомата;
- Групповых автоматов на линии освещения, розетки, технику;
- Шин нулевой и заземляющей;
- DIN-рейки и корпуса.
По сути, это обычный распределительный щит, но без прибора учета. Несмотря на отсутствие счетчика, такой щит выполняет важную функцию — защищает цепи от короткого замыкания, перегрузок, утечек тока и позволяет удобно организовать разводку электричества по помещениям.
Когда и зачем устанавливают щит учета без счетчика
Подготовка к подключению
Во многих случаях электроснабжение объекта проводится в несколько этапов. Например, владелец участка еще не получил технические условия от сетевой организации или ждет официального подключения. В этом случае он может установить щит с вводным автоматом и защитой, но без счетчика — в качестве подготовительного этапа.
Монтаж временного электроснабжения
На строительной площадке или в местах проведения временных работ зачастую необходима установка временной схемы питания. Такой щит подключается к существующей точке питания (например, с согласия соседей) и обеспечивает безопасную работу электроинструмента или освещения. После завершения работ он демонтируется или заменяется постоянным.
Перед установкой удаленного счетчика
Современные требования к учету электроэнергии нередко предусматривают установку счетчиков в точках общего доступа — например, на столбе или в щитке, расположенном за пределами частной территории. В этом случае внутри дома или на фасаде здания монтируется щит без счетчика, содержащий защитные устройства и разводку.
При использовании автономных источников энергии
В системах с автономным питанием — солнечными панелями, генераторами, инверторами — также может применяться щит без счетчика. В этом случае учет может вестись иным способом, а распределение и защита нагрузки реализуются через стандартный электрощит.
Конструкция и схема подключения
Типовая схема щита учета без счетчика включает:
- Вводной автомат — служит для защиты всей электросети от коротких замыканий и перегрузок.
- УЗО или дифавтомат — защищает от утечек тока, предотвращая поражение электрическим током.
- Групповые автоматы — разделяют сеть по нагрузке (освещение, розетки, варочная панель и т. д.).
- Шины PE и N — используются для подключения защитного заземления и нуля соответственно.
- Корпус — металлический или пластиковый, с классом защиты IP30–IP65 в зависимости от условий установки.
Монтаж должен выполняться с учетом всех требований ПУЭ и с соблюдением схемы подключения. Все элементы крепятся на DIN-рейку, а разводка выполняется проводом соответствующего сечения.
Где можно и где нельзя использовать
Можно:
- На этапе строительства или реконструкции дома;
- При временном электроснабжении объекта;
- В распределительной схеме за счетчиком;
- В автономных системах с альтернативными источниками энергии;
- При использовании счетчиков, расположенных в других местах (опора, фасад, шкаф учета).
Нельзя:
- Использовать в качестве конечного узла учета в сетях, требующих коммерческого учета;
- Подключать напрямую к сети без согласования с энергоснабжающей организацией;
- Применять без соответствующей защиты, если есть риск перегрузки.
Преимущества использования щита без счетчика
- Гибкость планировки — можно организовать электроснабжение объекта в несколько этапов.
- Безопасность — даже до установки счетчика электросеть будет защищена.
- Подготовка к официальному подключению — позволяет заранее смонтировать все компоненты.
- Экономия времени — монтажные работы можно провести до визита контролеров энергосбыта.
- Использование в составе большей системы — например, в гараже, сарае, мастерской и т. д.
Как выбрать щит учета без счетчика
При выборе нужно учитывать:
- Количество групповых линий — определяет количество автоматов;
- Наличие дифзащиты — желательно для безопасности;
- Класс защиты корпуса — особенно важно при наружной установке;
- Размер щита — должен обеспечивать свободное размещение всех элементов и удобный доступ;
- Материал корпуса — металл прочнее, пластик легче и дешевле;
- Производитель — лучше отдавать предпочтение проверенным брендам.
Примеры типовых конфигураций
Для частного дома:
- Вводной автомат 40А;
- УЗО 40А / 30 мА;
- 6 групповых автоматов на 16А (розетки, освещение, кухня, бойлер, стиральная машина, кондиционер).
Для строительной площадки:
- Вводной автомат 25А;
- УЗО 25А / 100 мА;
- 3 групповых автомата: розетка 1, розетка 2, освещение.
Для гаража:
- Вводной автомат 16А;
- Дифавтомат 16А / 30 мА;
- 2 групповых автомата: свет и розетка.
Особенности монтажа
- Все работы следует выполнять при отключенном питании;
- Подключение нуля и заземления должно производиться согласно ПУЭ;
- Провода необходимо укладывать аккуратно, с учетом норм радиуса изгиба;
- Подписывать линии (маркировка) — обязательное условие;
- Проверка на отсутствие короткого замыкания перед включением.
Монтаж следует доверять квалифицированным электрикам. При неправильной установке возможно не только повреждение оборудования, но и риск возгорания или поражения током.
Правовые и технические аспекты
- В некоторых регионах требуется обязательное согласование и опломбировка счетчиков, в том числе щитов учета.
- Установка счетчика вне корпуса щита — практика, поддерживаемая энергоснабжающими организациями, особенно при наружной установке.
- Щит без счетчика может рассматриваться как распределительный, но не учетный.
- Коммерческий учет невозможен без сертифицированного прибора учета.
Варианты размещения
- На фасаде дома — при вынесении учета на улицу;
- Внутри здания — при наличии отдельного помещения (щитовой);
- На опоре ЛЭП — чаще в новых поселках или в случае требований сетевой компании;
- В электрощитовой многоквартирного дома — в составе квартирного распределения.
Заключение
Щит учета без счетчика — это важный элемент системы электроснабжения, который позволяет грамотно и безопасно организовать распределение электричества до момента установки прибора учета или в дополнение к внешнему счетчику. Он необходим в самых разных ситуациях: от временного электроснабжения до полноценной разводки по помещениям. Главное — правильно подобрать компоненты, соблюдать нормы монтажа и использовать его строго по назначению. Такой подход не только обеспечивает безопасность, но и позволяет упростить дальнейшие работы по электрификации объекта.
