Современные реалии энергоснабжения в частном секторе диктуют свои требования к организации учёта электроэнергии. Все чаще можно встретить ситуацию, когда электросчётчик устанавливается не внутри дома или хозяйственной постройки, а на уличном столбе. Это обусловлено требованиями энергетических компаний, стремящихся обеспечить свободный доступ к прибору учёта для снятия показаний и обслуживания. Однако такое размещение создаёт определённые неудобства для потребителя. Чтобы решить проблему, устанавливается пульт управления электросчётчиком — специальное устройство, позволяющее контролировать и, в некоторых случаях, управлять потреблением электроэнергии, находясь внутри дома. В этой статье подробно разберём, что представляет собой пульт для электросчётчика на столбе, зачем он нужен, как устроен и как грамотно организовать его подключение.
Зачем нужен пульт для электросчётчика на столбе
Размещение счётчика электроэнергии на улице сопровождается рядом неудобств для собственника:
- отсутствие постоянного доступа к показаниям, особенно в плохую погоду;
- сложности с установкой автоматов защиты и УЗО рядом с прибором;
- отсутствие индикации параметров электросети в доме;
- трудности с отключением/включением питания при возникновении аварий.
Решением становится пульт управления, представляющий собой распределительный щит (или панель), устанавливаемый в доме и соединённый с уличным щитом посредством кабеля. Он позволяет:
- визуально контролировать параметры сети (напряжение, ток, мощность);
- безопасно управлять автоматическими выключателями;
- обеспечить защиту сети внутри дома;
- отслеживать потребление электроэнергии (в случае выносного дисплея).
Устройство системы электросчётчика с пультом

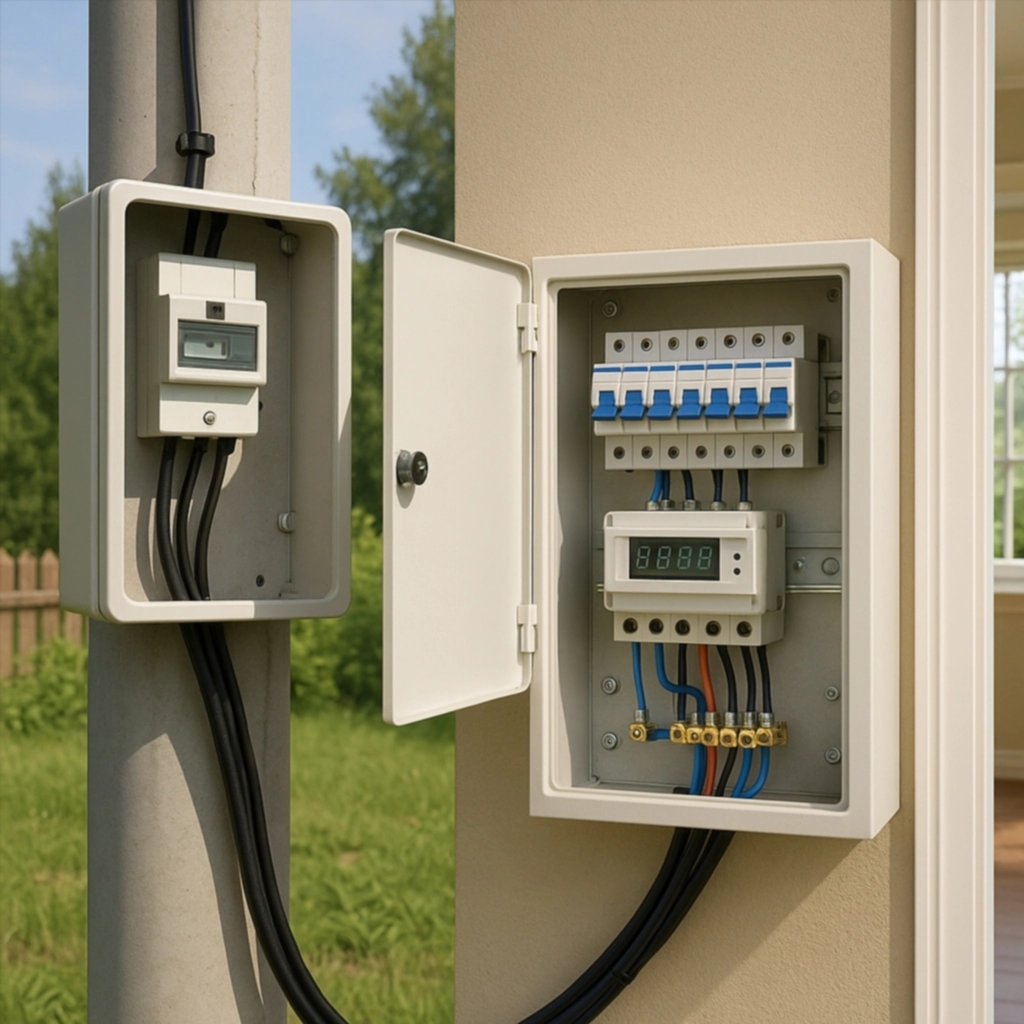

Прежде чем перейти к выбору и установке пульта, важно понимать, как устроена вся система учёта электроэнергии с размещением счётчика на столбе. Типичная схема включает следующие элементы:
- Опора (столб) — точка входа воздушной или подземной линии электропередачи на участок.
- Уличный щит учёта (ЩУ) — влагозащищённый бокс с установленным электросчётчиком, входным автоматом, а иногда и дифференциальными реле.
- Кабель от щита до дома — силовой кабель, по которому подаётся питание на ввод в дом.
- Домовой пульт (распределительный щиток) — устройство, включающее автоматы, УЗО, индикацию и, возможно, устройство дистанционного съёма показаний.
Таким образом, пульт внутри дома является продолжением уличного щита и выполняет функции локального управления.
Разновидности пультов и их функциональность
Существует несколько типов пультов, отличающихся по составу и функциональности:
Простой пульт (распредщит)
- Содержит ряд автоматов (автоматические выключатели);
- Может включать УЗО или дифавтоматы;
- Оснащается DIN-рейкой и клеммниками;
- Не имеет интеллектуальной составляющей;
- Основная функция — защита и распределение внутри дома.
Преимущества: доступная цена, простота установки.
Недостатки: отсутствие удалённого доступа к данным и параметрам сети.
Пульт с индикацией параметров
- Имеет встроенные вольтметры, амперметры или многофункциональные цифровые индикаторы;
- Отображает параметры сети: напряжение на фазах, токи, мощность;
- Помогает контролировать состояние системы в реальном времени.
Преимущества: повышенная информативность, контроль перегрузок.
Недостатки: цена выше, требует аккуратной установки.
Пульт с дистанционным управлением
- Оснащается модулями дистанционного включения/отключения линий;
- Может работать через GSM-модуль, Wi-Fi или Bluetooth;
- Позволяет управлять подачей электроэнергии удалённо (например, с телефона);
- Часто применяется на дачах и в домах с нерегулярным пребыванием.
Преимущества: высокий уровень контроля, безопасность, удобство.
Недостатки: стоимость, необходимость настройки и технической грамотности.
Пульт с модулем передачи показаний
- Используется совместно с интеллектуальными счётчиками (с интерфейсами RS485, PLC и др.);
- Получает данные с электросчётчика и отображает их на встроенном экране;
- Может пересылать данные в личный кабинет через интернет.
Преимущества: не нужно физически подходить к счётчику.
Недостатки: работает только с определёнными моделями счётчиков, высокие требования к монтажу.
Как выбрать пульт для электросчётчика
При выборе пульта важно учитывать следующие параметры:
- Число линий, которые нужно контролировать. Это определяет количество автоматов.
- Необходимость УЗО или дифавтоматов. Для влажных помещений (санузел, кухня) защита обязательна.
- Индикация. Нужна ли визуализация напряжения, тока и других параметров.
- Поддержка дистанционного управления. Особенно актуально для удалённых объектов.
- Тип счётчика. Совместим ли он с интеллектуальными модулями.
- Размер корпуса. Щит должен вмещать все компоненты и иметь запас для расширения.
Монтаж пульта: последовательность и нюансы
Правильная установка — залог надёжной работы системы. Общая последовательность следующая:
- Подготовка проекта. Определение состава пульта, трассы кабеля от столба до дома, схемы распределения.
- Выбор места в доме. Желательно — сухое и проветриваемое помещение, не ближе 1 м к источникам воды.
- Монтаж корпуса пульта. Обычно используется пластиковый или металлический щит на DIN-рейках.
- Подключение вводного кабеля. От уличного щита в дом прокладывается кабель (например, ВВГнг 3×6 или 4×6 мм²).
- Установка автоматов и УЗО. Подключение строго по схеме с соблюдением фазности.
- Проверка заземления. Обязательно наличие рабочего контура заземления.
- Тестирование и маркировка. Проверка каждой линии и подпись всех автоматов.
Важно соблюдать нормы ПУЭ (Правила устройства электроустановок) и СНиП. Рекомендуется обращаться к профессиональным электрикам, особенно при подключении высоких нагрузок или трёхфазной системы.
Особенности эксплуатации
Пульт внутри дома требует минимального обслуживания, однако важно соблюдать следующие рекомендации:
- Периодически проверять работоспособность автоматов.
- Осуществлять визуальный контроль на наличие запаха гари, трещин или нагрева.
- Очищать от пыли и влаги.
- Проводить ревизию не реже одного раза в год.
Если установлен модуль дистанционного контроля, необходимо обновлять программное обеспечение и следить за стабильностью связи.
Юридические аспекты и безопасность
Существует ряд нормативных требований к организации узла учёта и распределения:
- Счётчик на столбе должен быть опломбирован представителями сетевой компании;
- Пульт внутри дома не должен иметь возможности влиять на учёт (в противном случае это расценивается как вмешательство);
- Все работы с электроустановкой должны проводиться квалифицированным персоналом;
- При наличии интеллектуального счётчика доступ к данным осуществляется только в рамках правил, установленных поставщиком энергии.
Преимущества использования пульта
- Удобство: нет необходимости выходить на улицу при любом сбое питания.
- Безопасность: можно экстренно обесточить дом.
- Контроль: визуальное наблюдение за состоянием сети.
- Гибкость: возможность модификации и расширения линий.
- Автоматизация: настройка удалённого доступа и мониторинга.
Заключение
Пульт для электросчётчика на столбе — это не роскошь, а необходимый элемент современной домашней электросети. Он обеспечивает удобный и безопасный доступ к управлению электропитанием, позволяет контролировать параметры сети и защищает оборудование внутри дома от аварийных ситуаций. Грамотно подобранный и правильно установленный пульт становится важным звеном в общей схеме электроснабжения. Даже при выносе счётчика за пределы дома вы сохраняете полный контроль над системой — с комфортом, безопасностью и современным подходом.
