Подшипники применяются в узлах, где детали вращаются, перемещаются или воспринимают нагрузку при движении. От их конструкции зависит, как будет работать вал, колесо, шкив, редуктор, электродвигатель или промышленный механизм. Среди самых распространенных вариантов чаще всего сравнивают шариковые и роликовые подшипники, поскольку внешне они могут быть похожи, но рассчитаны на разные условия работы.

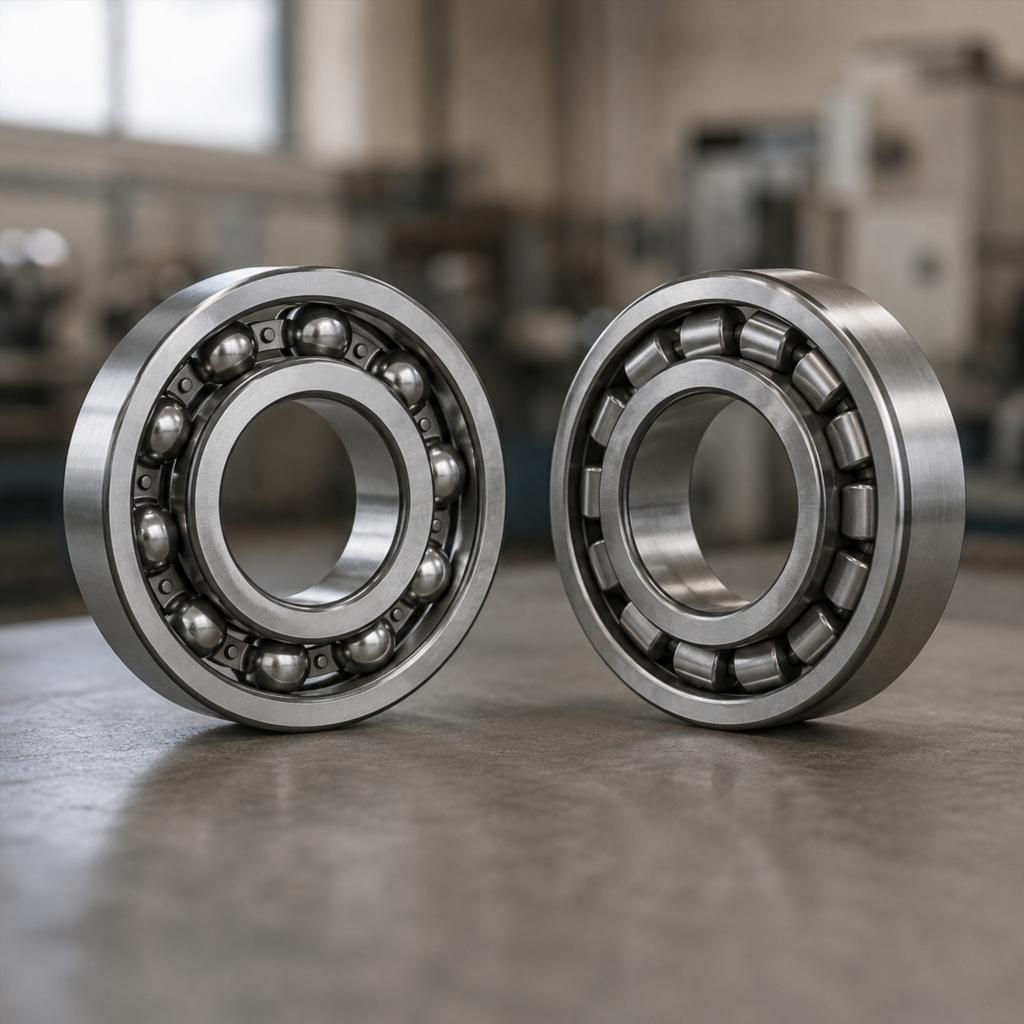

Шариковые и роликовые подшипники относятся к подшипникам качения. Их отличие связано с формой тел качения: в одних используются шарики, в других — ролики разной формы. Посмотреть, как такие группы разделяются в каталожной структуре, можно в техническом источнике, где подшипники представлены по типам, размерам и конструктивным признакам.
Как устроен подшипник качения
Подшипник качения состоит из нескольких основных элементов. В типовой конструкции есть внутреннее кольцо, наружное кольцо, тела качения и сепаратор. Внутреннее кольцо обычно устанавливается на вал, наружное фиксируется в корпусе, а между ними располагаются элементы, которые обеспечивают движение с меньшим трением.
Тела качения принимают на себя нагрузку и позволяют деталям вращаться. Именно их форма во многом определяет свойства подшипника. Шарик контактирует с дорожками качения по небольшой зоне, а ролик имеет более вытянутую линию контакта. Это различие влияет на грузоподъемность, скорость вращения, устойчивость к перекосам и чувствительность к качеству монтажа.
Сепаратор удерживает шарики или ролики на заданном расстоянии друг от друга. Без него тела качения смещались бы, сталкивались между собой и быстрее изнашивались. В некоторых конструкциях сепаратор может отсутствовать, если требуется увеличить количество тел качения и повысить воспринимаемую нагрузку.
Что такое шариковый подшипник
Шариковый подшипник использует сферические тела качения. Такая конструкция хорошо подходит для узлов, где требуется плавное вращение, умеренная нагрузка и сравнительно высокая скорость. Шарики имеют небольшую площадь контакта с дорожками, благодаря чему сопротивление вращению остается низким.
Шариковые подшипники встречаются в электродвигателях, бытовой технике, вентиляторах, насосах, автомобильных узлах, офисном оборудовании, инструменте и множестве механизмов общего назначения. Их выбирают там, где важны компактность, доступность, простота установки и стабильная работа при нормальных условиях эксплуатации.
Основные особенности шариковых подшипников
Шариковая конструкция отличается несколькими характерными признаками:
- подходит для высоких скоростей вращения;
- обычно имеет низкое трение;
- хорошо работает при умеренных радиальных нагрузках;
- может воспринимать ограниченные осевые нагрузки;
- требует точного подбора по размеру и условиям работы;
- чувствительна к загрязнениям и недостатку смазки.
Шариковые подшипники часто воспринимают как универсальное решение, но это не означает, что они подходят для любого узла. При высокой нагрузке, ударном воздействии или сильной вибрации такая конструкция может изнашиваться быстрее, чем роликовая.
Что такое роликовый подшипник
Роликовый подшипник использует тела качения в форме роликов. Они могут быть цилиндрическими, коническими, игольчатыми, сферическими или другой формы. В отличие от шарика, ролик соприкасается с дорожкой качения не точечно, а по более протяженной зоне. За счет этого нагрузка распределяется по большей площади.
Такая конструкция позволяет роликовым подшипникам работать в более нагруженных узлах. Их применяют в редукторах, станках, транспортных механизмах, конвейерах, сельскохозяйственной технике, железнодорожных узлах, строительном оборудовании и тяжелых промышленных установках.
Роликовые подшипники чаще выбирают для механизмов, где важна высокая грузоподъемность. При этом они могут быть более требовательны к точности монтажа, соосности деталей и качеству посадочных мест.
Основные особенности роликовых подшипников
Для роликовых конструкций характерны такие свойства:
- более высокая грузоподъемность по сравнению с шариковыми моделями сопоставимого размера;
- устойчивость к значительным радиальным нагрузкам;
- возможность работы в тяжелых условиях;
- повышенные требования к монтажу;
- чувствительность к перекосам, если конструкция не рассчитана на самоустановку;
- больший контакт с дорожками качения.
Роликовый подшипник не всегда лучше шарикового. Он может быть избыточным для легких и быстроходных механизмов, где высокая нагрузка отсутствует, а важнее низкое трение и компактность.
Главное отличие: форма тел качения
Основная разница между шариковыми и роликовыми подшипниками связана с формой тел качения. Шарик соприкасается с дорожкой по небольшой зоне. Ролик имеет удлиненную поверхность контакта. Это меняет характер распределения нагрузки.
В шариковом подшипнике нагрузка концентрируется на меньшей площади. Такая схема помогает снизить трение и обеспечить плавное вращение на высоких оборотах. В роликовом подшипнике нагрузка распределяется по большей зоне, что повышает способность выдерживать давление, но может увеличивать сопротивление вращению.
Эту разницу важно учитывать при ремонте и проектировании механизмов. Если в узле изначально установлен роликовый подшипник, его замена на шариковый аналог только из-за похожих размеров может привести к быстрому износу. Обратная замена тоже не всегда допустима, поскольку роликовая конструкция может потребовать других условий посадки и смазки.
Нагрузка: радиальная, осевая и комбинированная
Подшипник работает не сам по себе, а внутри узла, где на него действуют разные силы. Радиальная нагрузка направлена поперек оси вращения. Осевая действует вдоль оси. В некоторых механизмах оба типа нагрузки появляются одновременно.
Шариковые подшипники хорошо справляются с умеренными радиальными нагрузками. Некоторые их разновидности могут воспринимать и осевые усилия. Например, радиально-упорные шариковые подшипники применяются там, где нагрузка действует не только поперек оси, но и вдоль нее.
Роликовые подшипники лучше подходят для высоких радиальных нагрузок. Конические роликовые модели способны воспринимать комбинированные нагрузки, включая заметную осевую составляющую. Сферические роликовые подшипники применяются в узлах, где возможны перекосы и тяжелые режимы работы.
Скорость вращения
Шариковые подшипники обычно лучше подходят для высоких скоростей. Небольшая площадь контакта снижает трение, нагрев и сопротивление движению. Именно поэтому такие детали часто встречаются в электродвигателях, вентиляторах, насосах и других механизмах, где вал вращается быстро, но нагрузка остается умеренной.
Роликовые подшипники чаще применяются там, где нагрузка важнее скорости. Увеличенная зона контакта помогает выдерживать давление, но при высоких оборотах может усиливаться нагрев. Это не значит, что роликовые конструкции не работают на скорости. Их применяют и в быстроходных узлах, но подбор требует более точного учета типа роликов, смазки, зазоров и температурного режима.
Чувствительность к монтажу
Ошибки при установке сокращают срок службы любого подшипника. Для роликовых конструкций качество монтажа особенно важно, поскольку линия контакта между роликом и дорожкой должна сохранять правильное положение. Перекос, неправильная посадка или чрезмерный натяг могут вызвать локальный перегрев, шум и повреждение дорожек.
Шариковые подшипники в некоторых случаях легче переносят небольшие отклонения, но это не делает их нечувствительными к монтажу. Удары при запрессовке, установка через тела качения, загрязнение смазки или неправильный подбор посадки также приводят к преждевременному износу.
При установке учитывают:
- размеры посадочных мест;
- состояние вала и корпуса;
- допустимые зазоры;
- способ фиксации;
- тип смазки;
- рабочую температуру;
- направление и величину нагрузки.
Даже подходящий по маркировке подшипник может быстро выйти из строя, если установлен с нарушением технологии.
Где применяются шариковые подшипники
Шариковые подшипники используются в разных механизмах с умеренными нагрузками и стабильным вращением. Их можно встретить как в небольших устройствах, так и в промышленном оборудовании.
Частые области применения:
- электродвигатели;
- вентиляторы;
- насосы;
- компрессоры малой и средней мощности;
- бытовая техника;
- электроинструмент;
- автомобильные генераторы;
- роликовые механизмы;
- станки с умеренной нагрузкой.
Для таких узлов важны плавный ход, невысокий уровень шума и способность работать на скорости. Шариковая конструкция хорошо подходит для этих требований, если нагрузка не превышает расчетные значения.
Где применяются роликовые подшипники
Роликовые подшипники устанавливаются там, где механизм испытывает повышенные нагрузки. Их используют в узлах, где обычная шариковая конструкция может оказаться недостаточно выносливой.
Такие детали применяются в:
- редукторах;
- тяжелых станках;
- конвейерных системах;
- сельскохозяйственной технике;
- строительных машинах;
- грузовом транспорте;
- железнодорожных узлах;
- промышленных приводах;
- оборудовании с ударными или переменными нагрузками.
Выбор конкретного вида зависит от характера работы. Цилиндрические роликовые подшипники рассчитаны на большие радиальные нагрузки. Конические применяются при сочетании радиальных и осевых сил. Игольчатые удобны в узлах с ограниченным пространством. Сферические роликовые модели подходят для тяжелых условий и возможных перекосов.
Почему нельзя выбирать только по размеру
При замене подшипника часто начинают с измерения внутреннего диаметра, наружного диаметра и ширины. Эти параметры важны, но они не дают полного представления о детали. Два подшипника могут иметь одинаковые габариты, но различаться конструкцией, грузоподъемностью, зазором, типом сепаратора, уплотнением и допустимой скоростью.
Особенно опасна замена роликового подшипника на шариковый без проверки нагрузок. Размер может совпадать, но способность воспринимать усилия будет другой. В тяжелом узле это приведет к ускоренному износу, нагреву, вибрации или разрушению посадочных поверхностей.
Также имеет значение рабочая среда. Подшипник в чистом электродвигателе и подшипник в сельхозтехнике находятся в разных условиях. Пыль, влага, ударные нагрузки и перепады температуры требуют другой защиты, смазки и конструкции.
Как понять, какой подшипник нужен
Выбор начинается с анализа узла, а не только с поиска похожей детали. Нужно понять, какая нагрузка действует на подшипник, с какой скоростью вращается вал, есть ли осевое усилие, возможны ли перекосы и загрязнение.
Для подбора учитывают:
- тип механизма;
- направление нагрузки;
- частоту вращения;
- размеры посадочных мест;
- наличие вибрации;
- рабочую температуру;
- требования к шуму;
- условия смазки;
- необходимость уплотнений;
- исходную маркировку детали.
Если подшипник снимается с работающего механизма, полезно оценить характер его повреждений. Следы перегрева, раковины на дорожках, разрушение сепаратора, выкрашивание металла или неравномерный износ могут указывать не только на естественный ресурс, но и на ошибку в подборе или монтаже.
Типичные ошибки при сравнении шариковых и роликовых моделей
Распространенная ошибка — считать роликовый подшипник более прочной заменой для любого узла. При отсутствии высокой нагрузки такая замена может ухудшить работу механизма. Увеличенное трение, нагрев и другие требования к посадке способны снизить стабильность вращения.
Другая ошибка — выбирать шариковый подшипник из-за более доступной конструкции, когда узел рассчитан на значительное давление. В таком случае деталь может быстро получить повреждения на дорожках качения. Внешне проблема проявляется как шум, люфт, вибрация или повышение температуры корпуса.
Еще одна причина неисправностей — игнорирование осевой нагрузки. Если механизм создает усилие вдоль вала, обычный радиальный подшипник может не справиться с задачей. Для таких случаев подбирают радиально-упорные, упорные или конические конструкции, в зависимости от схемы работы узла.
Что выбрать: шариковый или роликовый подшипник
Шариковый подшипник подходит для механизмов, где важны скорость, плавность вращения и умеренная нагрузка. Он часто используется в компактных и быстроходных узлах, где нет сильных ударов и больших радиальных усилий.
Роликовый подшипник выбирают для более нагруженных механизмов. Он лучше распределяет давление и выдерживает тяжелые режимы, но требует более внимательного подхода к монтажу, смазке и условиям эксплуатации.
Разница между этими конструкциями не сводится к форме шарика или ролика. Она влияет на весь режим работы узла: от допустимой нагрузки до нагрева и ресурса. Правильный выбор помогает снизить риск поломок, уменьшить износ сопряженных деталей и сохранить стабильность механизма при длительной эксплуатации.
