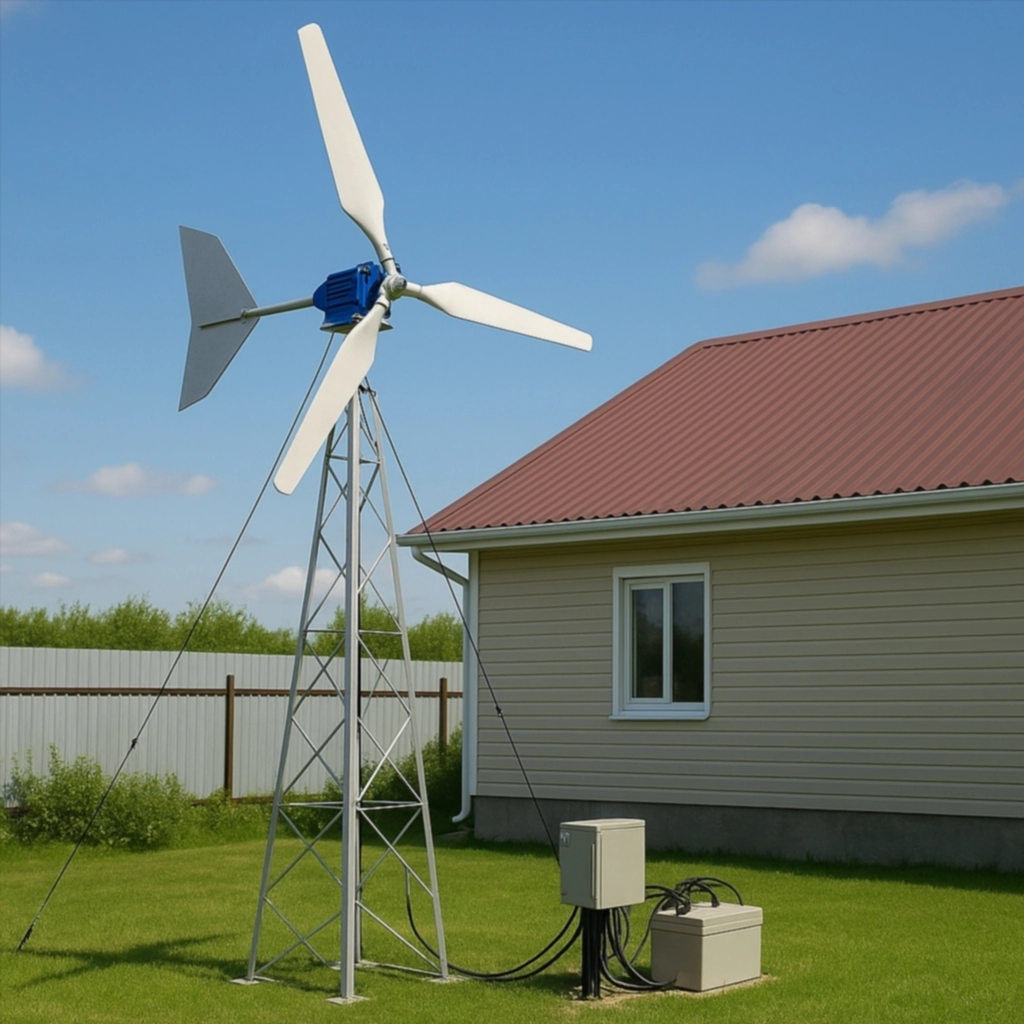

В условиях постоянного роста цен на электроэнергию и стремления к энергонезависимости всё больше людей задумываются об использовании альтернативных источников энергии. Один из наиболее доступных и эффективных способов — это ветрогенератор. Особенно актуально это решение для частных домов, дач и участков, расположенных вдали от централизованных электросетей. В этой статье мы подробно разберём, как собрать ветрогенератор своими руками на 220 В, какие компоненты потребуются, какие существуют нюансы проектирования и эксплуатации, и как добиться максимальной отдачи от самодельной установки.
Зачем нужен ветрогенератор в частном доме?
Ветрогенератор — это устройство, преобразующее кинетическую энергию ветра в электрическую. Основной причиной установки такого оборудования является желание сократить расходы на электроэнергию или полностью отказаться от централизованных сетей. Особенно актуально это решение в следующих случаях:
- Удалённое расположение дома без возможности подключения к электросетям.
- Частые перебои с электроснабжением.
- Желание создать резервный источник энергии.
- Экологические и идеологические убеждения — стремление к использованию возобновляемых источников энергии.
Собственный ветрогенератор может не только частично или полностью обеспечить ваш дом электроэнергией, но и стать важным элементом автономной системы электроснабжения вкупе с солнечными панелями и аккумуляторами.
Принцип работы ветрогенератора
Прежде чем приступить к сборке, нужно понять, как работает система. Основные элементы установки:
- Лопасти (ротор) — захватывают энергию ветра.
- Генератор — преобразует механическую энергию вращения в электрический ток.
- Контроллер — стабилизирует напряжение и управляет зарядом аккумуляторов.
- Инвертор — преобразует постоянный ток в переменный 220 В.
- Аккумуляторный блок (опционально) — накопитель энергии.
- Опора (мачта) — поднимает ротор на высоту, где ветер стабильнее и сильнее.
Когда ветер вращает лопасти, механическая энергия передаётся на вал генератора, создаётся электрический ток. Далее ток проходит через контроллер, поступает в аккумулятор (или сразу в инвертор), а затем используется для питания бытовых приборов.
Выбор типа генератора
Для самодельного ветрогенератора оптимальными считаются следующие варианты генераторов:
- Автомобильные генераторы — просты в установке, но работают при высоких оборотах, требуют редуктора.
- Шаговые двигатели — дают стабильное напряжение при небольших оборотах, удобны для маломощных конструкций.
- Бесщёточные моторы от бытовой техники (например, от стиральной машины) — отлично подходят для переделки, особенно популярны моторы от стиральных машин с инверторными двигателями.
- Промышленные генераторы — можно приобрести б/у, требуют настройки и дорогостоящей обвязки.
Для цели получения 220 В подойдут любые варианты, но стоит учитывать мощность, КПД и обороты вращения. Например, двигатель от стиральной машины с переделкой на постоянный магнит может выдавать до 500–800 Вт при умеренном ветре.
Материалы и инструменты
Для сборки ветрогенератора своими руками потребуются:
Материалы:
- Генератор (подходящий по напряжению и мощности).
- Лопасти — можно изготовить из ПВХ-трубы или дерева.
- Редуктор (при необходимости).
- Контроллер заряда.
- Аккумуляторная батарея (гелевые или LiFePO4).
- Инвертор 12/24 → 220 В.
- Опора (труба, мачта).
- Провода, крепёж, подшипники, втулки.
- Защитные элементы: диоды, предохранители, разрядники.
Инструменты:
- Угловая шлифмашина.
- Дрель/перфоратор.
- Сварочный аппарат.
- Паяльник.
- Мультиметр.
- Ключи, отвёртки, измерительные приборы.
Этапы сборки ветрогенератора
Шаг 1: Изготовление лопастей
Наиболее популярный способ — вырезать лопасти из ПВХ-трубы диаметром 160–200 мм. Нужно разметить трубу на равные секции (по количеству лопастей, обычно 3–6), распилить, затем придать аэродинамическую форму. Лопасти важно сбалансировать, иначе вибрации могут разрушить всю установку.
Шаг 2: Подготовка генератора
Если используется двигатель от стиральной машины, его необходимо переделать — установить постоянные магниты, переработать статор. Генератор крепится на подшипниках, вал соединяется с ротором через втулку.
Шаг 3: Сборка ротора
Крепление лопастей на роторный диск должно быть надёжным и симметричным. Подойдёт металлический фланец, диск от сцепления или фанера с армированием. Все соединения проверяются на балансировку.
Шаг 4: Установка генератора на ось
Ось — это несущая труба, на которую устанавливается ротор с генератором. Система должна свободно вращаться в горизонтальной плоскости — потребуется подшипник, поворотный механизм, хвост для ориентации по ветру.
Шаг 5: Мачта и монтаж
Высота мачты — минимум 6 метров, оптимально 10–12 метров. Конструкция может быть телескопической или стационарной, важно предусмотреть оттяжки для устойчивости. Мачта устанавливается на бетонное основание и заземляется.
Шаг 6: Электрооборудование
- Установка контроллера заряда между генератором и аккумуляторами.
- Подключение аккумуляторного блока.
- Инвертор, преобразующий постоянный ток 12/24/48 В в переменный 220 В.
- Розетки, УЗО и автоматические выключатели для подключения бытовой нагрузки.
Как рассчитать мощность ветрогенератора
При расчётах следует учитывать:
- Скорость ветра в вашем регионе — в идеале не менее 4–5 м/с.
- Площадь лопастей — чем больше диаметр, тем выше мощность.
- Тип генератора и КПД.
- Нагрузку (потребители) — лампы, холодильник, насосы и др.
Формула для расчёта возможной мощности:
P = 0,5 × ρ × A × V³ × η
где:
- P — мощность в Вт,
- ρ — плотность воздуха (примерно 1.225 кг/м³),
- A — площадь, описываемая лопастями (π × r²),
- V — скорость ветра в м/с,
- η — коэффициент эффективности (примерно 0.3–0.4 для самодельных конструкций).
Особенности эксплуатации и обслуживания
- Проверка балансировки — обязательно при первом запуске.
- Регулярная смазка подшипников и поворотного механизма.
- Контроль за зарядом аккумуляторов.
- Сезонная проверка креплений и натяжки оттяжек.
- Удаление обледенения зимой.
Преимущества и недостатки самодельного ветрогенератора
Плюсы:
- Независимость от электросетей.
- Минимальные эксплуатационные расходы.
- Возможность собрать из подручных материалов.
- Экологичность.
Минусы:
- Зависимость от погодных условий.
- Необходимость аккумуляторов и стабилизаторов.
- Шум и вибрации при неправильной сборке.
- Ограниченная мощность.
Советы и рекомендации
- Не стоит рассчитывать на 100% автономность только за счёт ветрогенератора — комбинируйте его с солнечными панелями.
- Перед сборкой изучите карты ветров вашего региона, это поможет выбрать высоту и тип установки.
- Используйте качественные компоненты для электрообвязки — ошибки в контроллере или инверторе могут привести к возгоранию.
- Если вы не уверены в своих силах, закажите отдельные элементы у специалистов и соберите систему из полуготовых блоков.
Заключение
Сделать ветрогенератор своими руками на 220 В — это вполне реальная задача даже для человека без инженерного образования. При должной подготовке, грамотном подборе компонентов и аккуратной сборке вы сможете создать полноценный источник энергии, который существенно снизит ваши коммунальные расходы и сделает дом более автономным. Это не только экономия, но и шаг к энергонезависимому будущему, доступный каждому.
