Плоская кровля давно перестала быть только защитной частью здания. На современных объектах она часто выполняет роль технической площадки, где размещают вентиляционные установки, наружные блоки кондиционеров, трубопроводы, кабельные трассы, солнечные панели и другое инженерное оборудование. Такая эксплуатация требует аккуратного подхода, потому что кровельный пирог не рассчитан на хаотичную установку тяжелых элементов прямо на покрытие.
Опоры для плоской кровли нужны для того, чтобы безопасно разместить оборудование и инженерные коммуникации без повреждения гидроизоляции, утеплителя и несущих конструкций. Они помогают распределить нагрузку, поднять элементы над поверхностью, сохранить доступ к покрытию и снизить риск протечек. Без таких опор даже небольшая инженерная система может со временем привести к продавливанию кровли, нарушению уклонов, скоплению воды и ускоренному износу материалов.
Почему оборудование нельзя ставить прямо на кровлю
Плоская кровля состоит из нескольких слоев. В зависимости от конструкции в нее могут входить основание, пароизоляция, утеплитель, стяжка, гидроизоляционная мембрана, защитный слой и финишное покрытие. Каждый слой выполняет свою задачу, но многие из них чувствительны к точечным нагрузкам.
Когда оборудование ставят прямо на поверхность, его вес передается на небольшую площадь. Даже если внешне покрытие не повреждено, внутри может начаться деформация утеплителя или основания. Со временем появляются вмятины, нарушается уклон, вода задерживается возле оборудования, а гидроизоляция быстрее стареет.
Особенно опасны:
- острые металлические ножки рам и стоек;
- временные деревянные подкладки, которые намокают и разрушаются;
- бетонные блоки без защитного слоя;
- оборудование с вибрацией;
- тяжелые трассы, размещенные без расчета расстояния между опорами.
Проблема часто развивается постепенно. Сначала на кровле появляются небольшие следы продавливания, затем в этих местах скапливается вода, зимой она замерзает, расширяется и усиливает нагрузку на покрытие. После нескольких сезонов риск протечек заметно возрастает.
Что делают опоры для плоской кровли
Опора работает как промежуточный элемент между кровлей и инженерной системой. Она принимает вес оборудования или коммуникации и передает его на поверхность более равномерно. При правильном подборе такая деталь не повреждает гидроизоляцию, устойчива к влаге, ультрафиолету, перепадам температуры и механическим воздействиям.
Распределяют нагрузку
Главная задача опор — уменьшить точечное давление. Если труба, кабельный лоток или металлическая рама опираются на кровлю через узкий элемент, нагрузка концентрируется в одной зоне. Опорный блок или регулируемая стойка увеличивает площадь контакта, из-за чего покрытие испытывает меньшее давление.
Это особенно важно на кровлях с утеплителем, который может сжиматься под постоянным весом. Даже прочные теплоизоляционные плиты имеют предел нагрузки. Когда он превышен, кровля теряет ровность, а вода начинает задерживаться в местах просадки.
Защищают гидроизоляцию
Гидроизоляционный слой — один из самых уязвимых элементов плоской кровли. Его можно повредить при монтаже, обслуживании или перемещении оборудования. Опоры позволяют избежать прямого контакта острых, нагревающихся или вибрирующих деталей с покрытием.
Качественная опора имеет нижнюю часть, рассчитанную на контакт с кровельным материалом. Она не должна прорезать мембрану, скользить по поверхности или разрушаться от влаги. Для разных типов покрытия могут использоваться резиновые, пластиковые, композитные или комбинированные решения.
Поднимают коммуникации над поверхностью
Инженерные трассы не должны лежать прямо на кровле. Под ними скапливается грязь, снег, вода и листья. Из-за этого ухудшается осмотр покрытия, появляются зоны постоянного увлажнения, а ремонт становится сложнее.

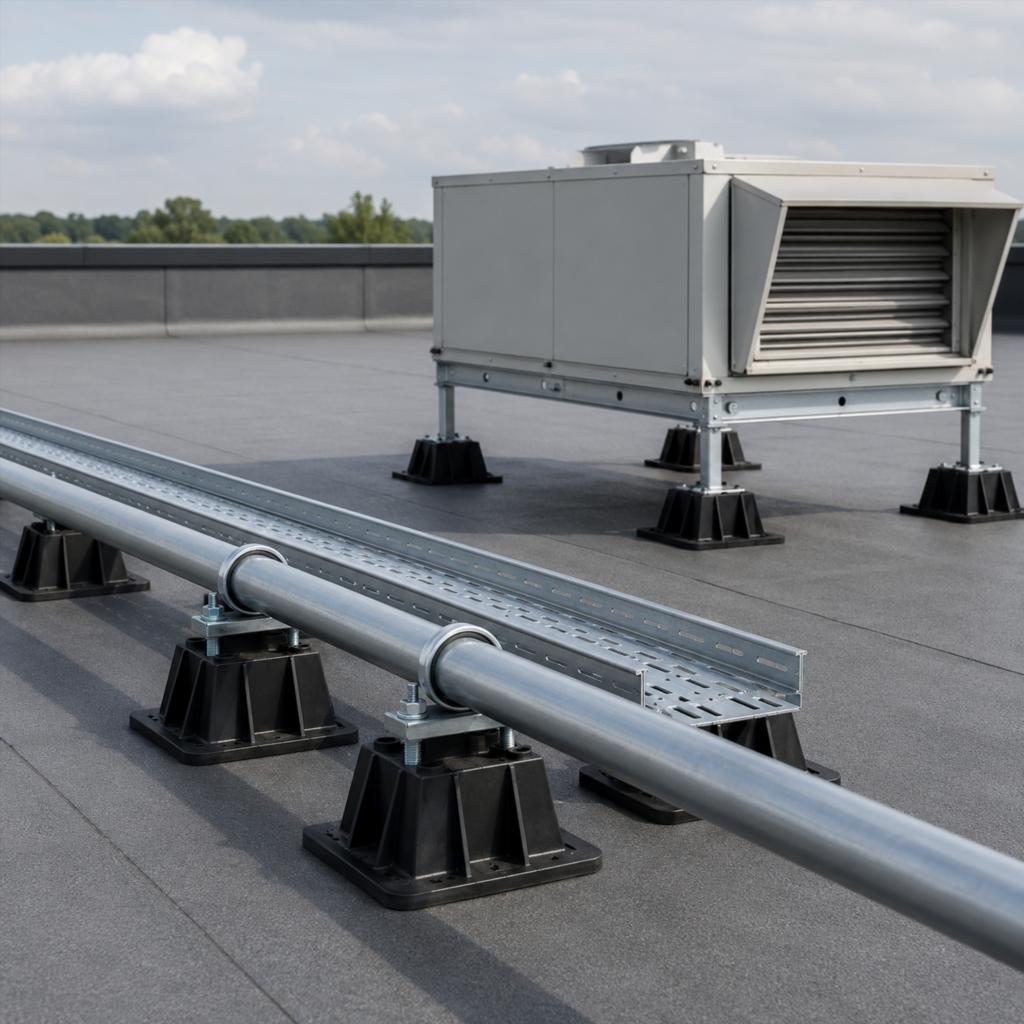

Опоры приподнимают трубы, кабельные лотки и воздуховоды над кровлей. Это дает несколько преимуществ:
- сохраняется доступ к покрытию для осмотра и ремонта;
- вода свободнее уходит к водоприемным воронкам;
- снижается риск коррозии металлических элементов;
- проще очищать кровлю от мусора и снега;
- инженерные системы легче обслуживать.
Приподнятая трасса выглядит аккуратнее и не мешает контролировать состояние кровельного покрытия.
Компенсируют уклон и перепады высоты
Плоская кровля не бывает полностью горизонтальной. На ней предусмотрены уклоны для отвода воды. Если оборудование или трассу нужно установить ровно, обычной подкладки часто недостаточно. В таких случаях применяют регулируемые опоры.
Регулируемые элементы позволяют выставить нужную высоту, компенсировать перепады основания и выровнять конструкцию без нарушения кровельного слоя. Это важно для кабельных лотков, трубопроводов, рам под оборудование, вентиляционных каналов и площадок обслуживания.
Где применяются опоры для плоской кровли
Опоры используют на жилых, коммерческих, промышленных и общественных зданиях. Их задача зависит от типа инженерной системы, веса оборудования, условий эксплуатации и требований к обслуживанию.
Вентиляционное оборудование
На плоских кровлях часто размещают вентиляционные установки, воздуховоды, вытяжные узлы, шумоглушители и элементы систем дымоудаления. Такие конструкции могут иметь значительный вес и создавать вибрации во время работы.
Опоры под вентиляцию помогают удерживать воздуховоды на нужной высоте, выравнивать трассы, снижать нагрузку на кровельное покрытие и обеспечивать доступ для обслуживания. Если вентиляционный канал лежит на кровле без опор, его нижняя часть быстрее загрязняется, металл сильнее контактирует с влагой, а покрытие под ним сложнее проверить.
Для крупных установок обычно требуется отдельная рама или система распределения нагрузки. Ее параметры подбирают с учетом веса оборудования, вибраций, ветрового воздействия и несущей способности кровли.
Наружные блоки кондиционеров и чиллеры
Климатическое оборудование часто выносят на крышу, особенно на коммерческих и административных зданиях. Это позволяет освободить фасады, снизить шум возле окон и упростить обслуживание систем. Но наружные блоки, чиллеры и тепловые насосы нельзя просто поставить на покрытие.
Для них нужны устойчивые опоры или монтажные рамы. Они должны выдерживать вес оборудования, не смещаться при вибрации, не повреждать гидроизоляцию и оставлять пространство для отвода конденсата, осмотра и ремонта.
При размещении климатического оборудования учитывают не только массу блока, но и динамические нагрузки. Компрессор, вентиляторы и трубные соединения работают постоянно, а значит, крепление должно сохранять стабильность в течение всего срока эксплуатации.
Трубопроводы
На кровле могут проходить трубы отопления, холодоснабжения, водоснабжения, дренажа, технологических жидкостей и других систем. Для трубопроводов важны расстояние между опорами, температурное расширение, вес заполненной трубы, уклон и возможность обслуживания.
Опоры под трубопроводы не только удерживают трубу над поверхностью, но и помогают сохранить ее правильное положение. При перепадах температуры труба может удлиняться и сокращаться. Если это не учесть, появляются лишние напряжения в соединениях, креплениях и компенсаторах.
Для тяжелых труб применяют более массивные опоры, для легких коммуникаций — компактные элементы. В любом случае труба не должна касаться кровли напрямую.
Кабельные лотки и электрические трассы
Кабельные линии на плоской кровле часто связывают вентиляцию, кондиционирование, солнечные панели, системы связи, видеонаблюдение и автоматику. Кабельные лотки нуждаются в устойчивой опоре, потому что их вес увеличивается после заполнения кабелями.
Размещение лотков на опорах позволяет сохранить порядок на кровле. Кабельные трассы не мешают отводу воды, не лежат в снегу и не создают труднодоступных зон. При необходимости лотки можно осмотреть, заменить отдельный участок или добавить кабель без демонтажа лишних элементов.
Для электрических систем также важна защита от влаги и механических повреждений. Опоры помогают вывести трассу из зоны постоянного контакта с водой и мусором.
Солнечные панели
На плоских кровлях часто устанавливают солнечные панели. Для них нужны конструкции, которые задают угол наклона, выдерживают ветровую нагрузку и не нарушают гидроизоляцию. В ряде случаев применяют балластные системы, где конструкция удерживается за счет веса, а не за счет сквозного крепления к кровле.
Опоры в таких системах помогают распределить нагрузку от рам, панелей и балласта. При проектировании учитывают не только вес оборудования, но и парусность. Ветер может создавать значительные усилия, особенно на высоких зданиях и открытых участках.
Какие бывают опоры
Опоры для плоской кровли различаются по назначению, материалу, высоте, форме основания и способу регулировки. Универсального варианта для всех задач нет. Выбор зависит от того, что именно будет установлено на кровле.
Чаще всего применяются:
- резиновые опорные блоки для труб, кабельных лотков и легких рам;
- пластиковые регулируемые опоры для выравнивания по высоте;
- металлические стойки с защитными основаниями;
- комбинированные системы с резиновым основанием и металлическим профилем;
- балластные опоры для конструкций, которые нельзя крепить через кровлю.
Резиновые блоки хорошо подходят для распределения нагрузки и защиты покрытия. Пластиковые регулируемые элементы удобны там, где нужно компенсировать уклон. Металлические детали применяют в более нагруженных конструкциях, но их нельзя ставить на мембрану без защитного основания.
Что учитывать при выборе опор
Подбор опор начинается не с внешнего вида, а с нагрузки и условий эксплуатации. Неправильно выбранная деталь может не справиться с весом оборудования или повредить кровлю даже при аккуратной установке.
Важные параметры:
- вес оборудования или трассы;
- площадь опирания;
- тип кровельного покрытия;
- наличие утеплителя и его прочность;
- уклон кровли;
- ветровые и снеговые нагрузки;
- вибрации от работающего оборудования;
- необходимость регулировки по высоте;
- доступ для обслуживания;
- совместимость материалов.
Отдельное внимание нужно уделять нижней части опоры. Она должна быть безопасной для конкретного покрытия. Некоторые материалы могут вступать в нежелательный контакт с мембранами или оставлять следы при нагреве. При сомнениях используют разделительный слой или защитный коврик.
Ошибки при использовании опор
Даже хорошие опоры не решают задачу, если их поставили без расчета и схемы размещения. На практике проблемы часто возникают из-за попытки сэкономить на количестве элементов или заменить специальные изделия случайными подкладками.
Распространенные ошибки:
- слишком большое расстояние между опорами;
- установка тяжелого оборудования на малую площадь;
- отсутствие учета снеговой нагрузки;
- применение деревянных брусков на открытой кровле;
- размещение опор в зонах застоя воды;
- отсутствие защиты от смещения;
- монтаж без проверки состояния покрытия.
Дерево на кровле быстро набирает влагу, рассыхается, гниет и теряет форму. Металлические элементы без защитной прокладки могут прорезать гидроизоляцию. Бетонные блоки с неровными краями создают сильное точечное давление. Такие решения кажутся временными, но часто остаются на годы и становятся причиной повреждений.
Почему важна схема размещения
Перед установкой оборудования на плоской кровле нужно понимать, где проходят уклоны, водоприемные воронки, зоны обслуживания, парапеты, проходы и несущие элементы. Опоры не должны мешать отводу воды, перекрывать доступ к важным узлам или создавать препятствия для обслуживания.
Грамотная схема помогает распределить нагрузку и сохранить удобство эксплуатации. На кровле должны оставаться проходы для специалистов, места для ремонта, зоны осмотра оборудования и безопасные подходы к коммуникациям. Если инженерные трассы пересекают кровлю хаотично, любое обслуживание превращается в риск для покрытия.
При размещении крупных систем желательно учитывать будущие работы. Кровлю нужно будет очищать, осматривать, ремонтировать, а оборудование — обслуживать и иногда менять. Опоры должны помогать этим процессам, а не усложнять их.
Роль опор в сроке службы кровли
Плоская кровля служит дольше, когда покрытие не испытывает лишних механических нагрузок. Опоры снижают риск повреждения мембраны, уменьшают продавливание утеплителя, помогают избежать застойных зон и сохраняют доступ к поверхности.
Их значение особенно заметно на объектах, где кровля активно используется как техническая площадка. Чем больше оборудования находится на крыше, тем выше требования к организации пространства. Без опор инженерные системы начинают конфликтовать с кровельной конструкцией: мешают водоотводу, затрудняют осмотр, повреждают покрытие и создают дополнительные нагрузки.
Опоры для плоской кровли — не второстепенная монтажная мелочь, а часть общей системы эксплуатации здания. Они связывают инженерное оборудование с кровлей так, чтобы обе системы могли работать без взаимного ущерба. Правильно подобранные и установленные опоры помогают сохранить герметичность покрытия, устойчивость конструкций и удобство обслуживания на протяжении всего срока эксплуатации.
